心電図の読み方を基礎から整理｜新人看護師・看護学生のための判読手順と緊急波形

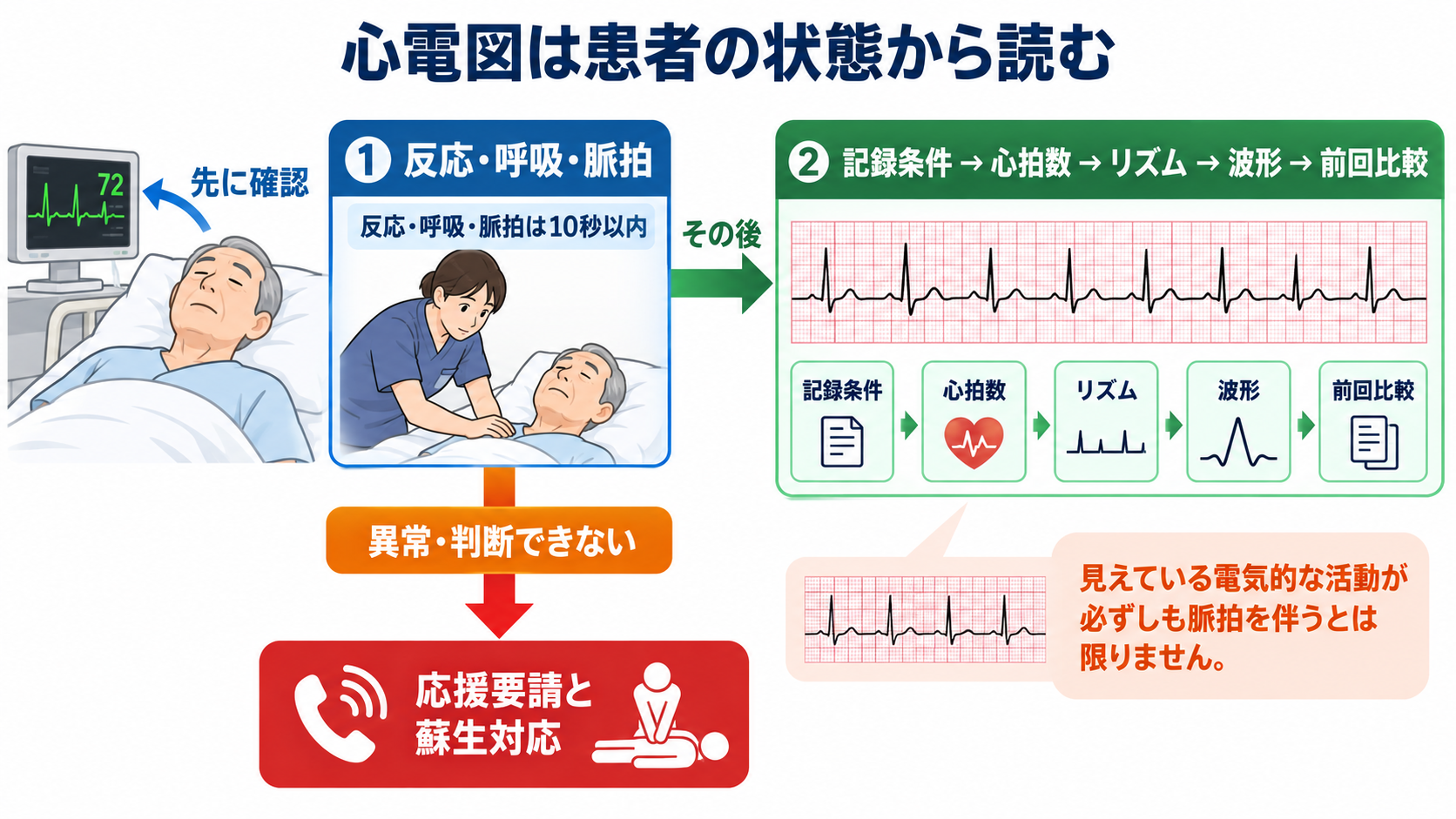

この章の要点最初に見るのは波形名ではなく、患者の状態です。モニターに異常が表示されたら、意識、普段どおりの呼吸があるか、脈を触れるか、皮膚色、血圧、SpO₂、胸部症状、呼吸困難などを確認します。電気活動が見えていても、有効な循環があるとは限らないからです。

反応がなく、正常な呼吸や脈拍がない、または判断できない場合は、心停止を疑って応援要請と蘇生対応を開始します。脈拍確認に時間をかけ、必要な胸骨圧迫を遅らせてはいけません。反応と呼吸、脈拍は原則として10秒以内で評価します。

緊急事態でなければ、次の固定した順番で読みます。

この章の要点心電図が記録しているのは、心筋を伝わる電気活動です。心臓の収縮力や血流を直接測っているわけではありません。この違いが、PEAやアーチファクトを理解する土台になります。

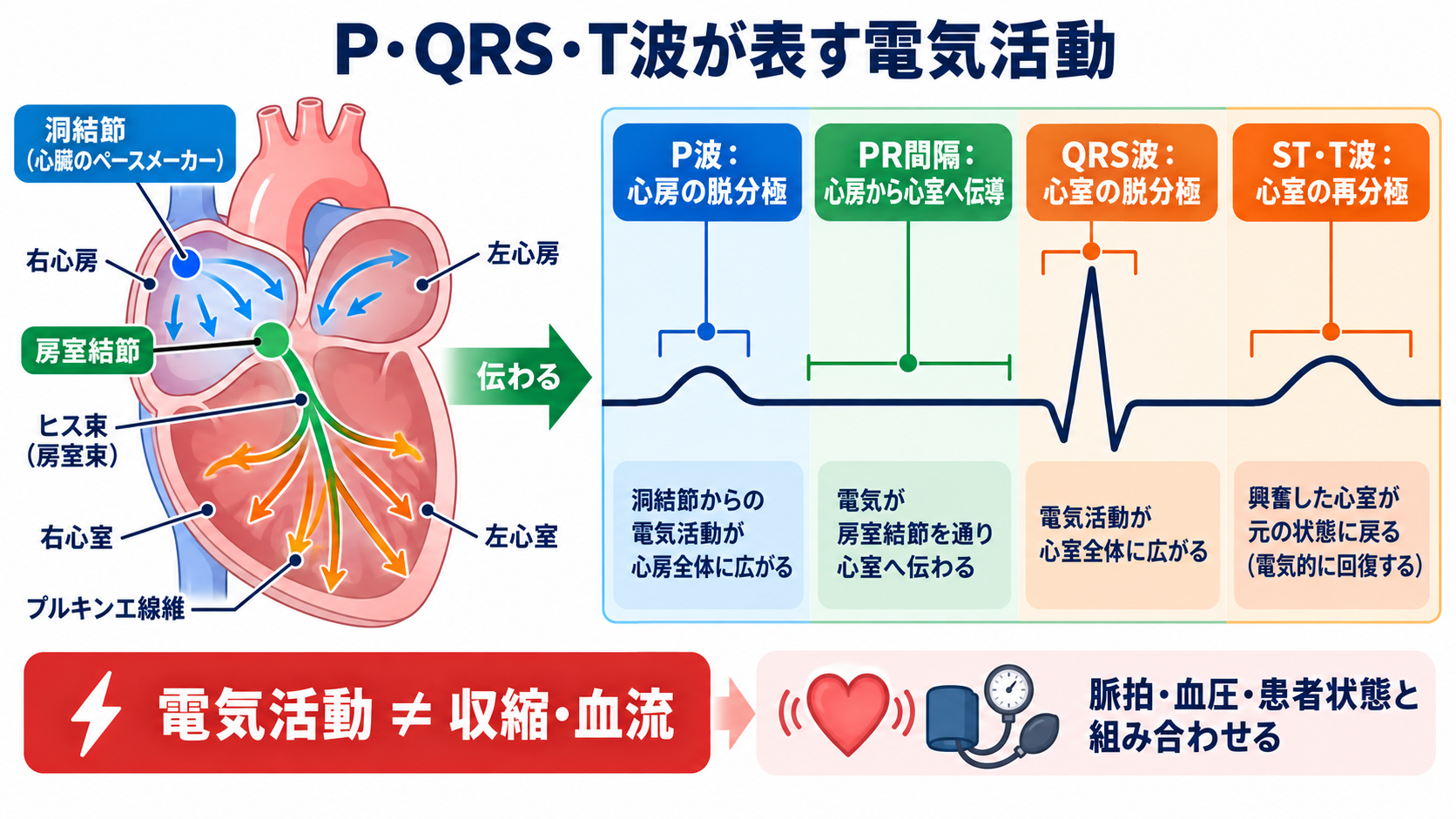

P波は心房の脱分極、つまり心房が興奮する過程を表します。PR間隔は、心房から房室結節、His束を経て心室へ刺激が伝わる時間です。QRS波は心室の脱分極、ST部分とT波は心室が次の興奮に備えて電気的に回復する再分極を主に反映します。

したがって、整ったQRSがあっても、実際に十分な拍出があるとは限りません。反対に、振戦や電極不良による大きな揺れがあっても、心臓の異常とは限りません。心電図は収縮そのものではないため、脈拍、血圧、意識、末梢循環と組み合わせて判断します。

この章の要点モニター心電図は連続したリズム監視に向き、12誘導心電図は心臓を複数方向から短時間観察して、虚血、伝導障害、波形の形態を詳しく評価する検査です。どちらか一方が他方を完全に代用するものではありません。

モニターで新しい不整脈やST変化が疑われたら、患者状態を確認したうえで、必要に応じて12誘導を記録します。ただし、心停止や循環不全が疑われるときは、12誘導の準備を優先して救命対応を遅らせません。

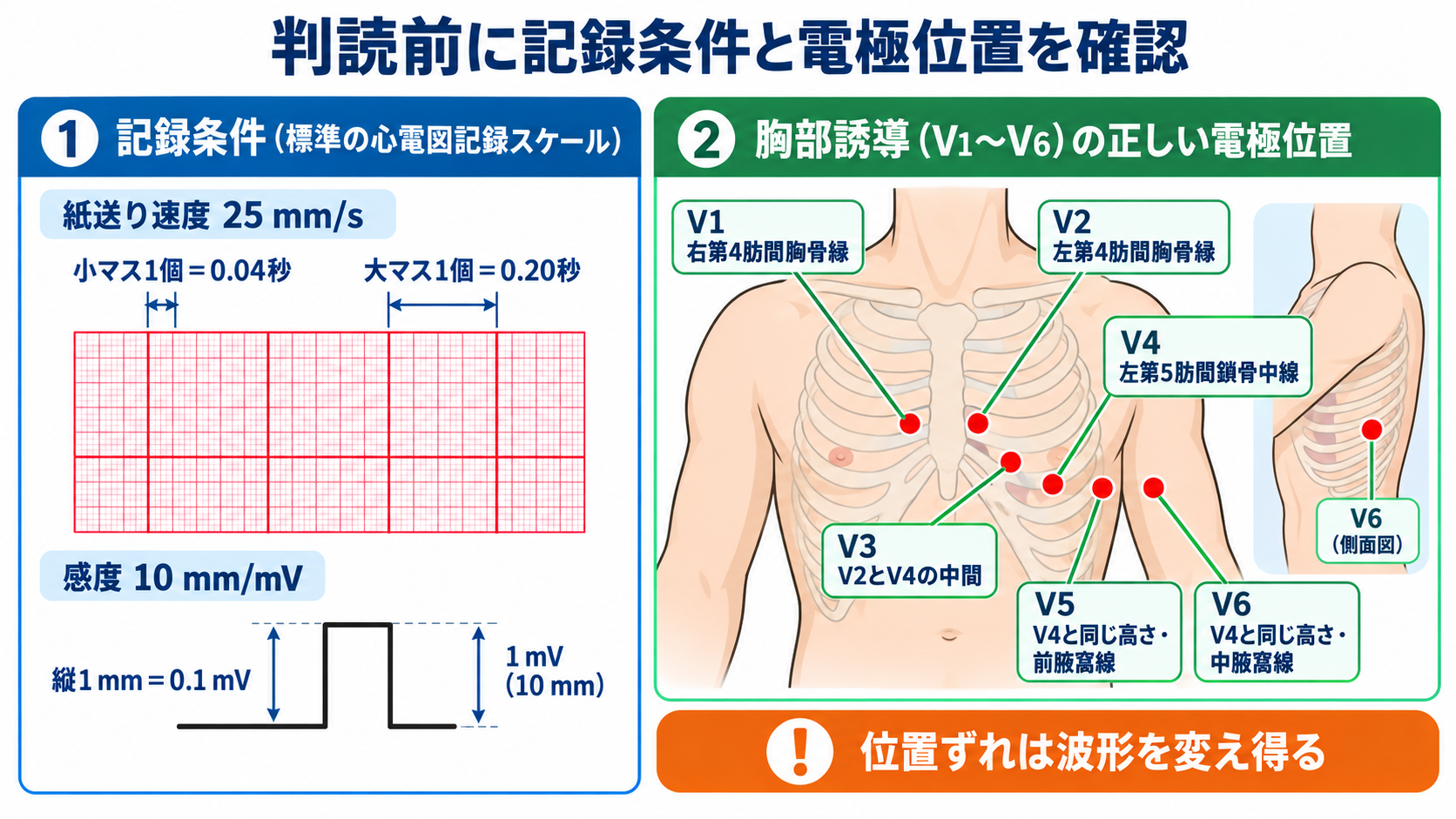

この章の要点マス目を数える前に、記録条件が標準設定かを確認します。一般的な設定は、紙送り速度25 mm/s、感度10 mm/mVです。この条件では、小マス1個が0.04秒、大マス1個が0.20秒、縦1 mmが0.1 mVに相当します。

紙送り速度が50 mm/sなら、横1 mmは0.02秒です。設定を見ずに25 mm/s用の計算をすると、心拍数や間隔を誤ります。記録日時、患者、誘導名、校正波も確認します。

胸部誘導は、V1が右第4肋間胸骨縁、V2が左第4肋間胸骨縁、V4が左第5肋間鎖骨中線上です。V3はV2とV4の中間、V5とV6はV4と同じ高さで、それぞれ前腋窩線、中腋窩線上に置きます。位置のずれはR波、ST・T波、自動解析結果を変え得ます。

皮膚の汗や汚れ、体毛、乾いた電極、コードの牽引もノイズの原因です。記録条件や電極を直した場合は、修正前後の時刻と患者状態を残します。ただし、明らかな循環不全時は電極の修正だけに時間を使わないことが重要です。

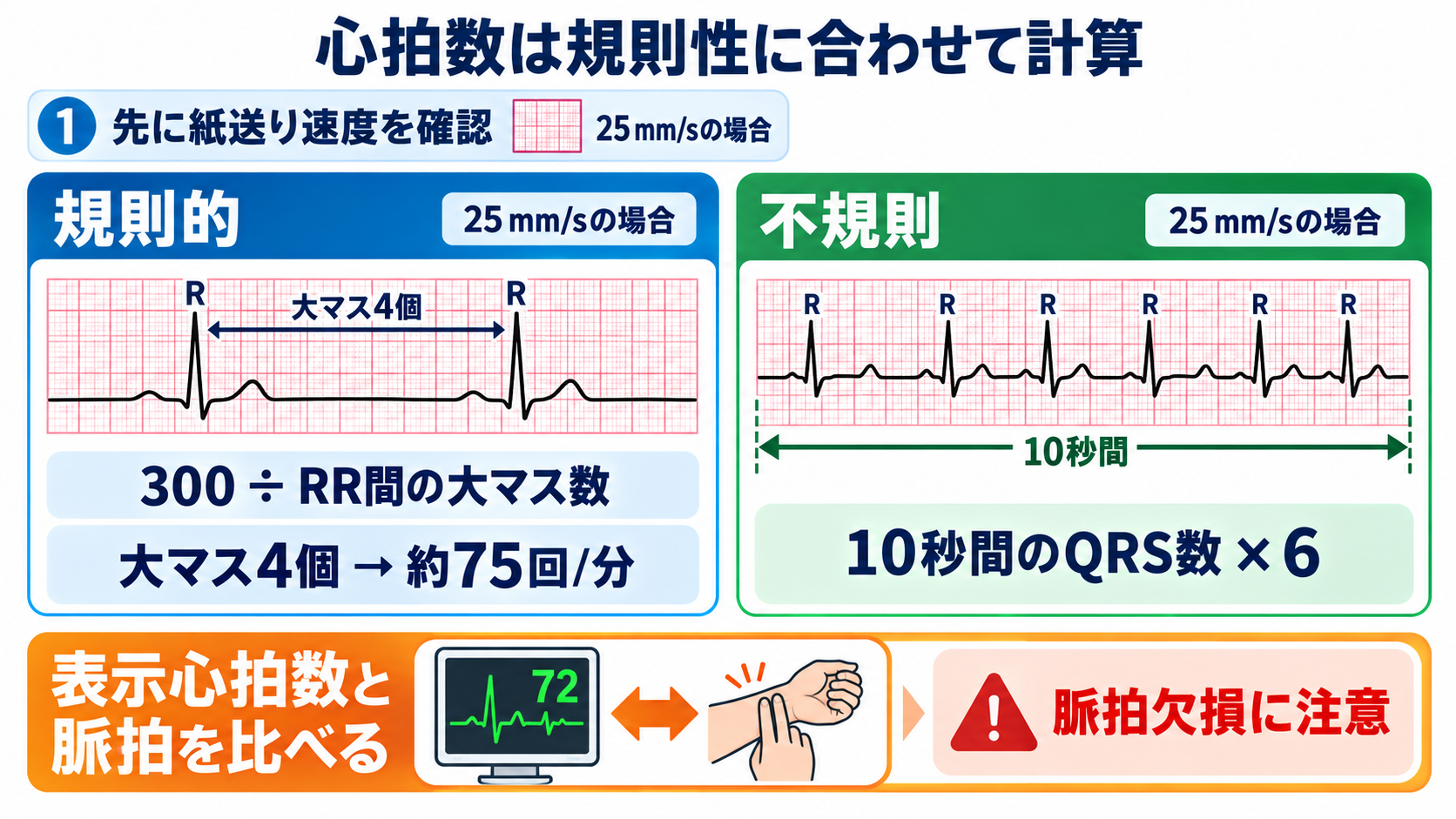

この章の要点心拍数は、規則的なリズムならRR間隔、不規則なリズムなら一定時間内のQRS数から求めます。計算前に紙送り速度を確かめます。

25 mm/sで規則的なら、隣り合うR波間の大マス数で300を割る300法が簡便です。大マス4個なら約75回/分です。より細かく求める場合は、1500を小マス数で割ります。

不規則なら、10秒間のQRS数を6倍します。記録が6秒なら10倍です。モニター画面に表示された心拍数だけでなく、実際のQRS数と脈拍を比べます。期外収縮後の弱い収縮では、電気的心拍数より触知する脈拍数が少なくなる「脈拍欠損」が起こるためです。

成人安静時の洞調律は一般に60～100回/分と説明されますが、この範囲だけで正常・異常や緊急性は決まりません。運動、発熱、疼痛、低酸素、薬剤、睡眠、日頃の心拍数を併せて考えます。また、救急アルゴリズムの「臨床的に問題となる徐脈」は通常50回/分未満を目安にしていますが、これは一般的な正常範囲や一律の報告基準とは別の概念です。

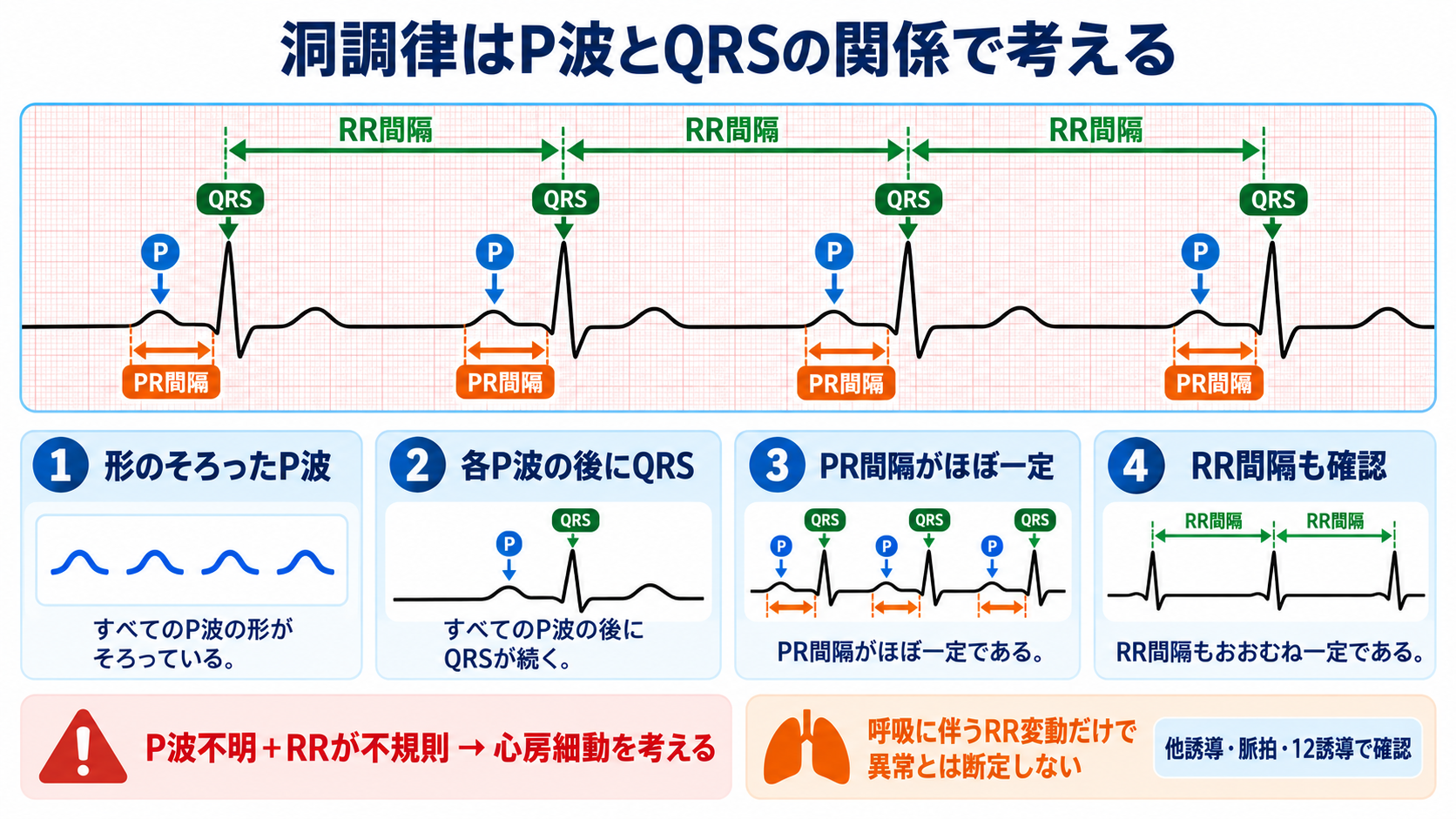

この章の要点洞調律を考えるときは、心拍数だけでなく、P波とQRSの関係を見ます。各QRSの前に形のそろったP波があり、P波ごとにQRSが続き、PR間隔がほぼ一定なら、洞結節からの刺激が心室まで伝わっていると考えやすくなります。

RR間隔は、紙に印を付けて隣の間隔へ移すと比較しやすくなります。完全に不規則、徐々に短くなってから間が空く、一定間隔でQRSが抜ける、といった違いを言葉にします。

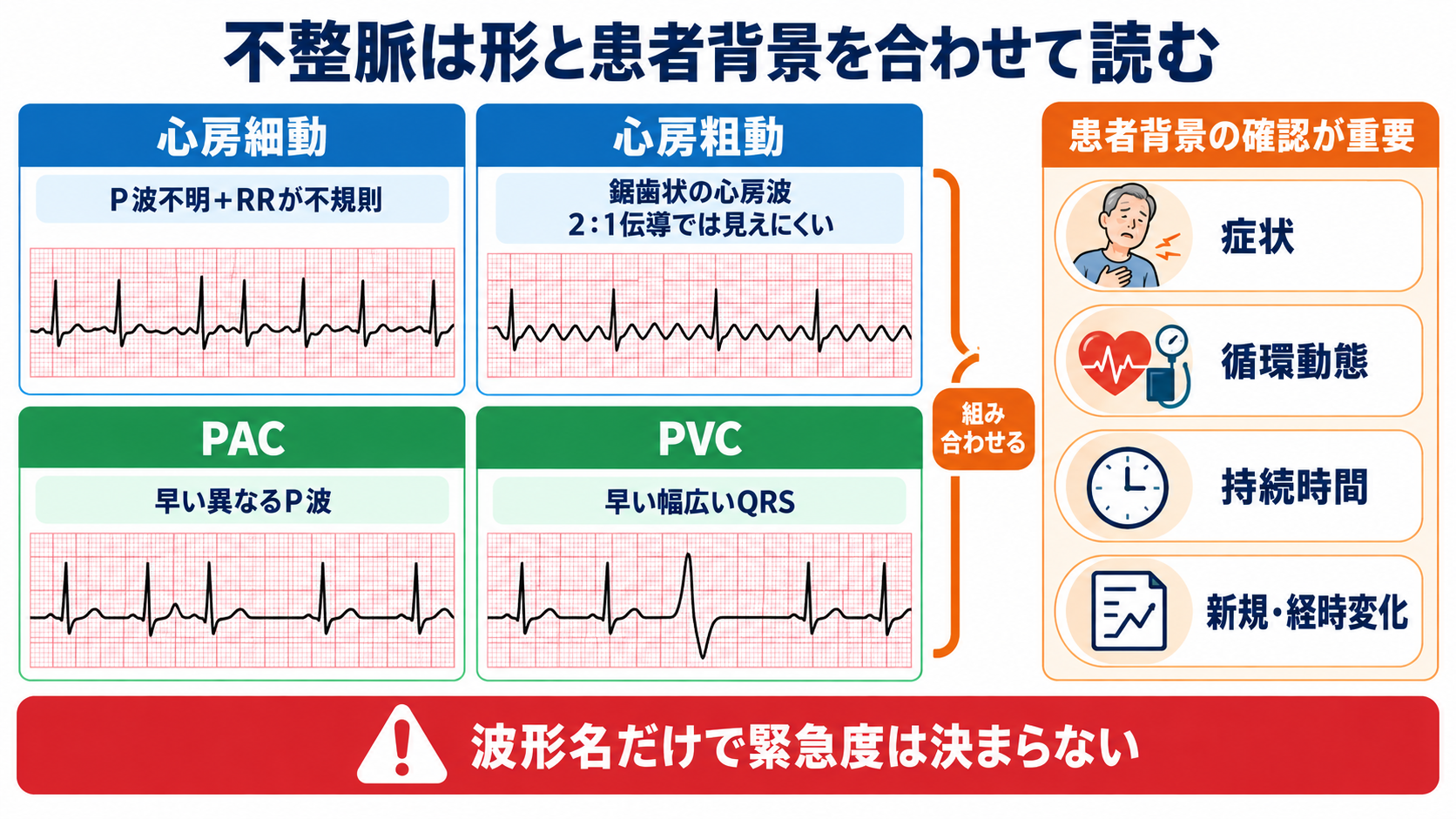

洞性不整脈では、呼吸に伴ってRR間隔が変動することがあります。このため、完全に一定でないだけで異常リズムとは断定できません。一方、P波が判別できずRR間隔が不規則に不規則なら心房細動を、鋸歯状の心房波が繰り返されるなら心房粗動を考えます。アーチファクトとの区別には他誘導、脈拍、12誘導が必要です。

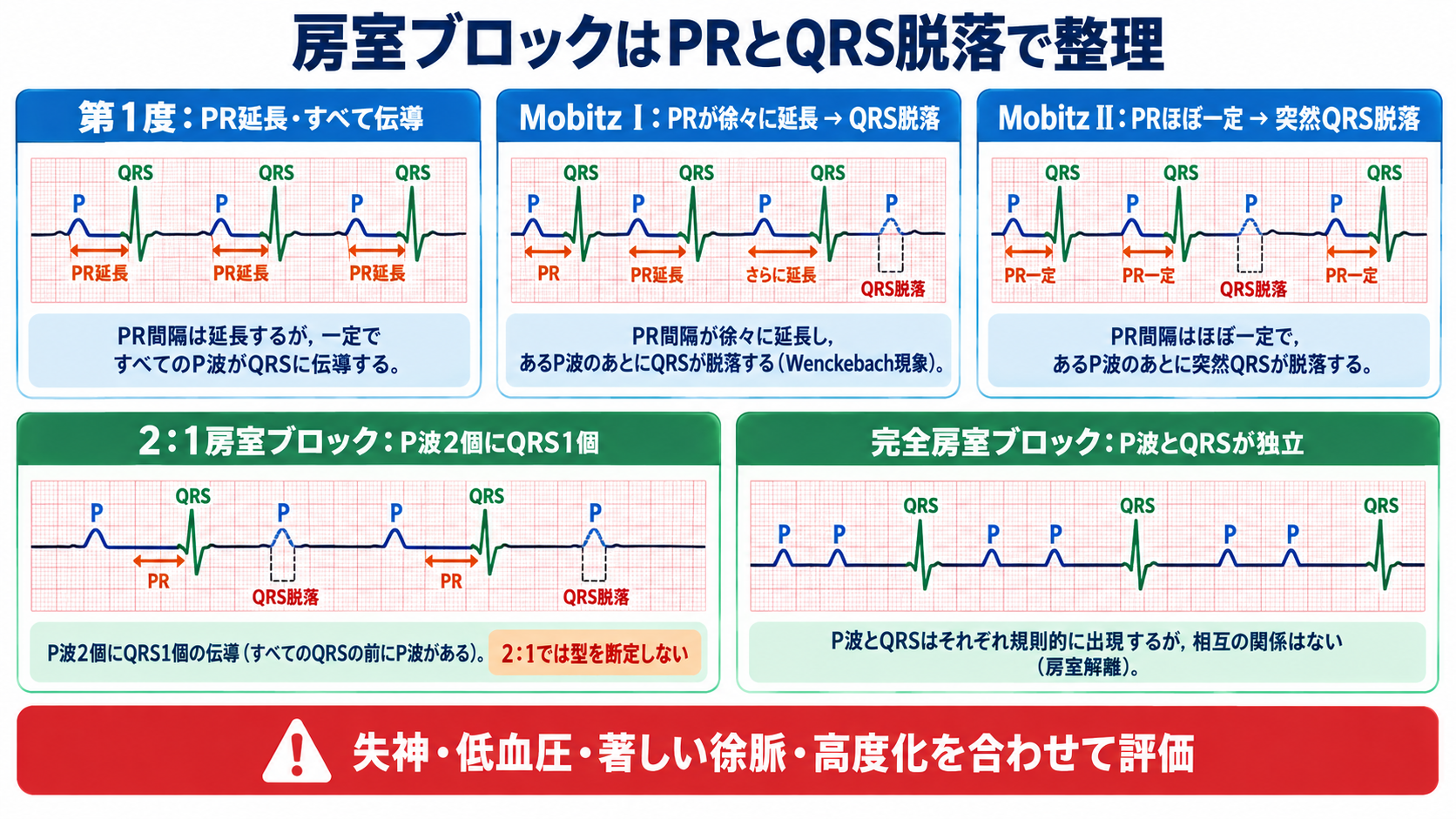

この章の要点房室ブロックは、P波からQRSへ刺激がどう伝わり、どのように脱落するかを見て整理します。型の名前だけでなく、心拍数、QRS幅、症状、脱落の頻度、新規かどうかが重要です。

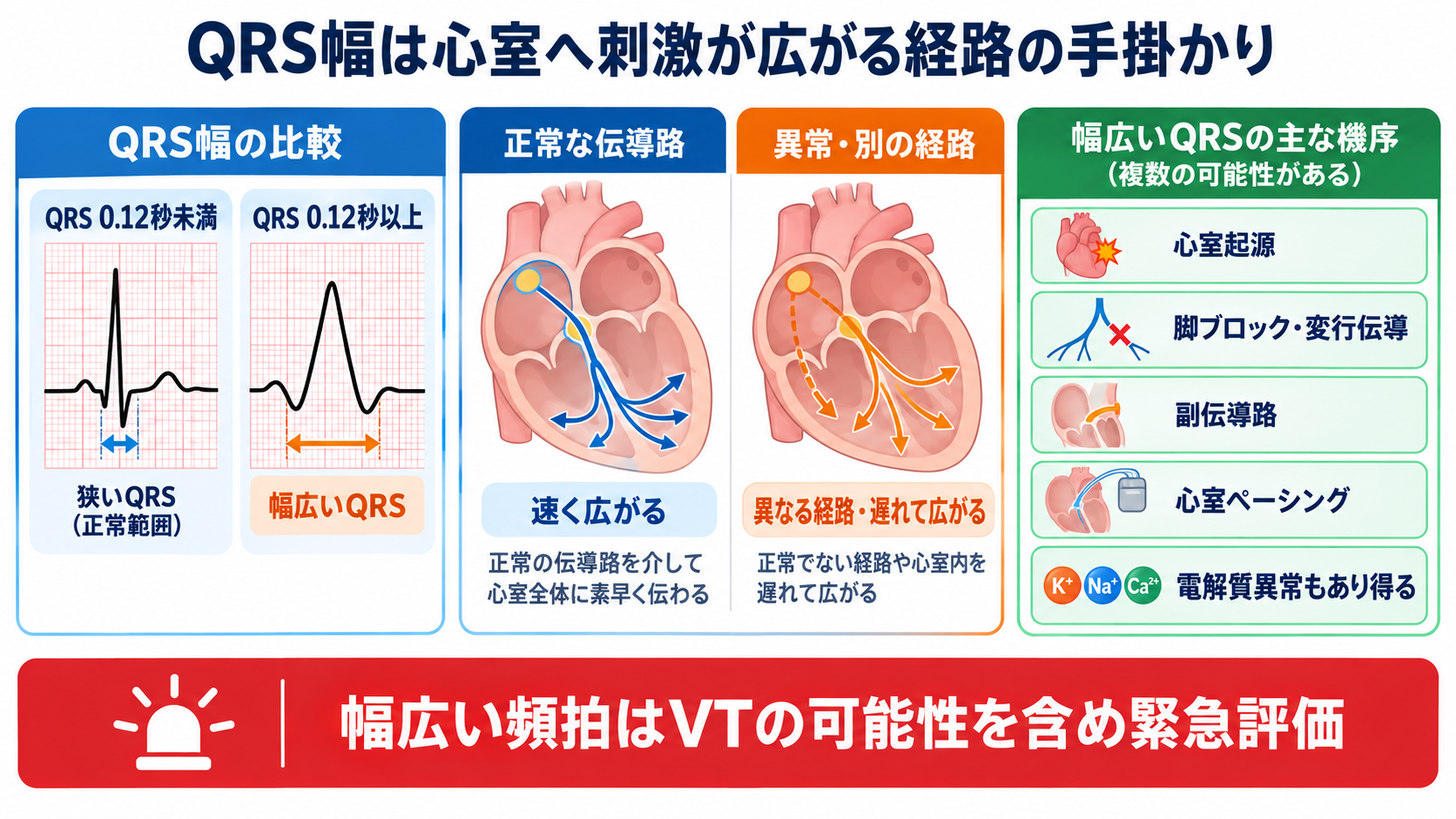

この章の要点成人でQRS幅が0.12秒以上なら、幅広いQRSとして評価します。心室起源の刺激、脚ブロック、変行伝導、副伝導路、心室ペーシング、電解質異常などで心室興奮に時間がかかると、QRSが広がります。

幅広い頻拍はVTだけではありませんが、表面心電図だけで安全に鑑別できないことがあります。特に基礎心疾患があり、規則的で幅広い頻拍が突然始まった場合は、VTの可能性を含む危険な頻拍として患者状態と循環動態を直ちに評価します。

PVCは予定より早く出る幅広いQRSで、先行する通常のP波を伴わないことが一般的です。ただし、脚ブロックを伴う上室性期外収縮との区別が難しい場合もあります。新規出現、頻度増加、二連発・三連発、多形性、持続する幅広い頻拍への移行、胸痛、失神、低血圧、QT延長、電解質異常を組み合わせて評価します。

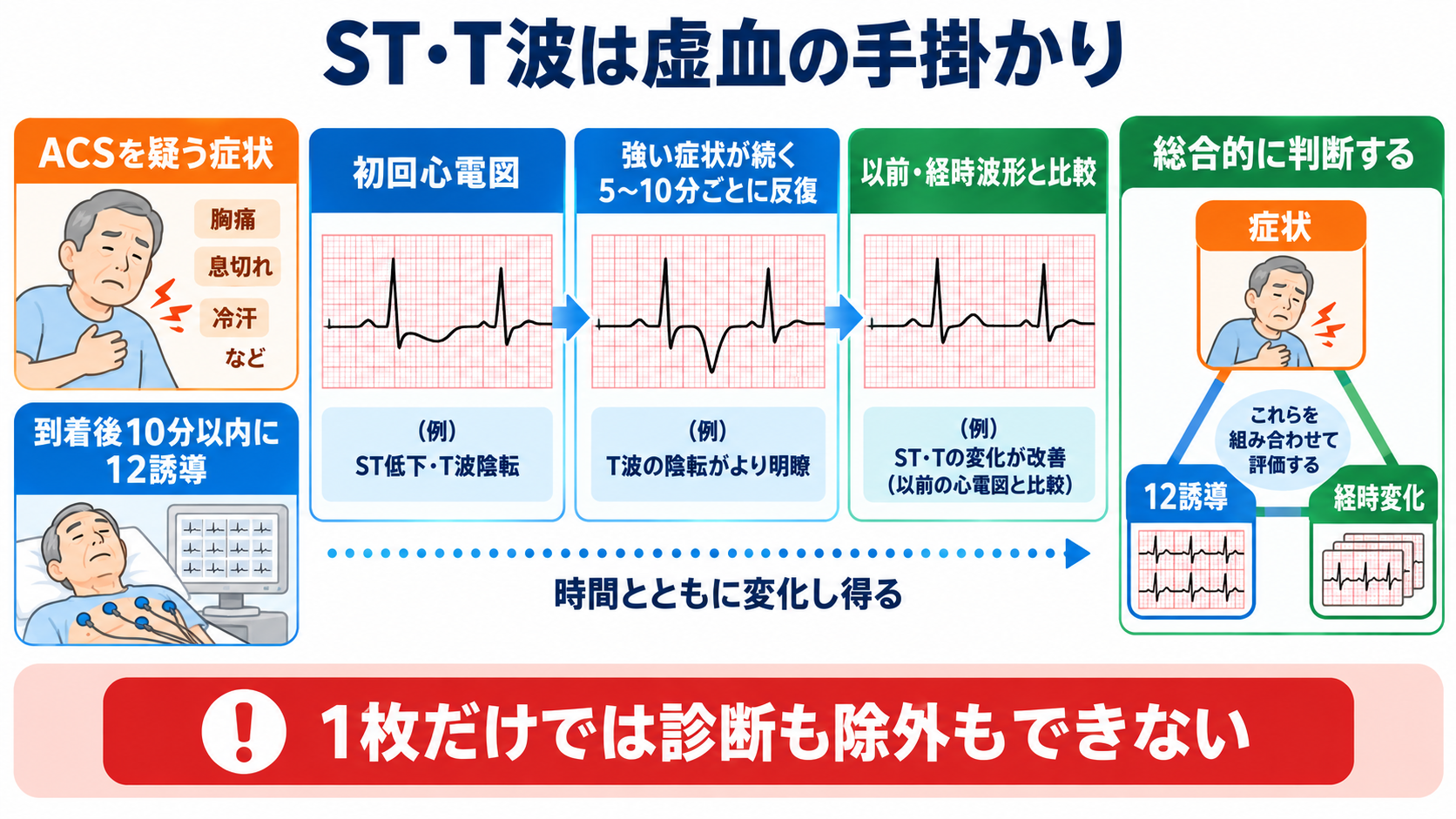

この章の要点胸痛などから急性冠症候群（ACS）が疑われる成人では、医療機関到着後10分以内の12誘導心電図が推奨されています。初回心電図が診断的でなくても、強い症状が続く場合は5～10分ごとの反復や経時記録が必要です。

ST上昇は、J点を基準に隣接する2誘導以上で評価します。左室肥大や左脚ブロックがないことなど、基準の適用条件があります。

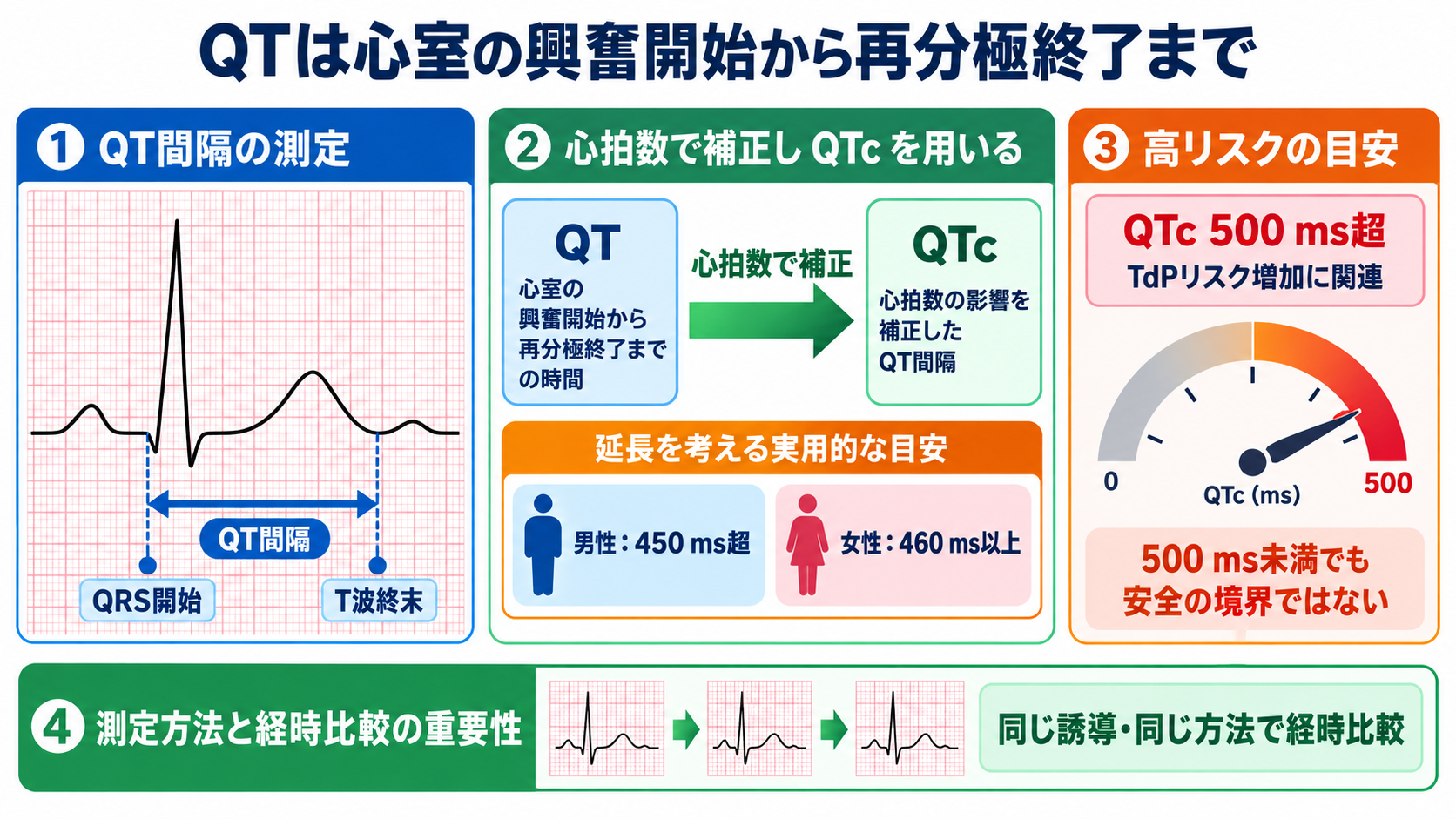

この章の要点QT間隔はQRS開始からT波終末までを測り、心拍数で補正した値をQTcと呼びます。QTcは測定法と条件込みで読む必要があり、自動表示値だけで確定しません。

実用上、成人男性で450 ms超、女性で460 ms以上はQT延長を考える目安です。QTcが500 msを超えるとトルサード・ド・ポアン（TdP）などのリスク増加に関連しますが、500 ms未満なら危険がないという境界ではありません。また、この値だけで先天性QT延長症候群を診断するものでもありません。

QTは心拍数、性別、年齢、補正式の影響を受けます。広く使われるBazett式は、頻脈で過大、徐脈で過小に補正することがあり、心房細動のようにRR間隔が大きく変動する場合は評価が難しくなります。T波の終わりが不明瞭な場合も、無理に断定せず専門的な確認が必要です。

新たなQTc 500 ms超、以前からの著しい延長、失神、心室期外収縮、徐脈、QTを延長し得る薬剤、低カリウム・低マグネシウム血症が重なる場合は、単なる数値として扱わず迅速な評価につなげます。経時比較では、同じ誘導、同じ補正方法、近い記録条件を用います。

この章の要点不整脈の名前が分かっても、緊急度は一律ではありません。症状・循環動態・持続時間・新規性を組み合わせて考えます。

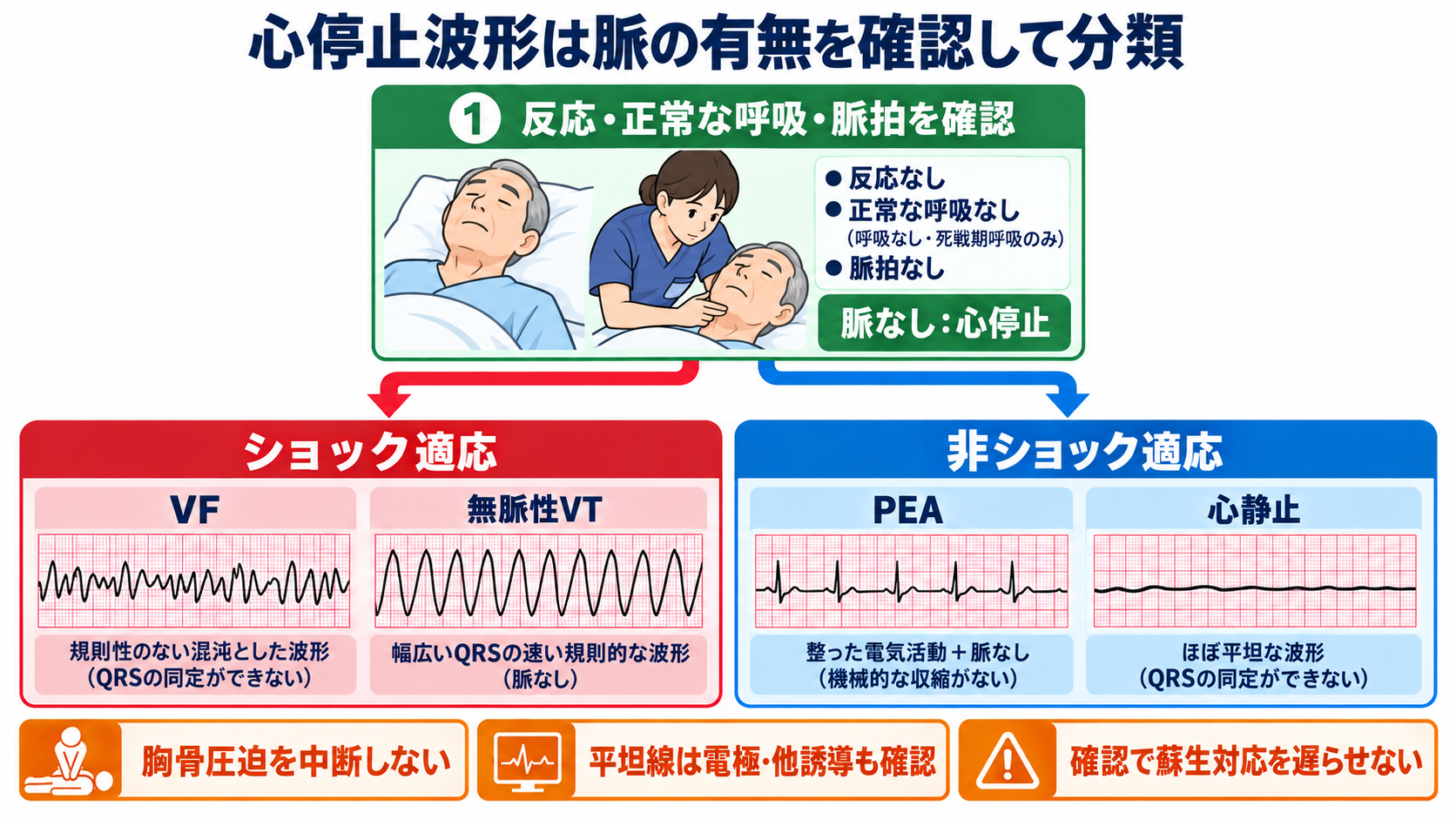

この章の要点心停止では、波形名より先に反応、正常な呼吸、実際の脈の有無を確認します。同じVTでも、脈がある場合と無脈性VTでは対応区分が異なります。

この章の要点脈が触れていても、低血圧、急な意識変容、ショック徴候、虚血性胸部不快感、急性心不全を伴う頻脈・徐脈は緊急です。波形名より循環不全の有無を優先します。

成人の頻脈性不整脈は通常150回/分以上、臨床的に問題となる徐脈性不整脈は通常50回/分未満がアルゴリズム上の目安ですが、数値だけで対応を決めません。100回/分台でも病態に不釣り合いで循環不全を伴えば重要であり、50回/分未満でも無症状で日頃から同程度なら緊急性が異なります。

危険な例には、持続性VT、幅広い頻拍、多形性VT・TdP、症状を伴う高度・完全房室ブロック、著しい徐脈があります。多形性VTは急速に循環を失う可能性があり、直ちに応援を要請します。

同期下カルディオバージョンは脈のある不安定な頻脈、除細動はVF・無脈性VT、経皮的ペーシングは選択された不安定な徐脈で検討される処置です。看護師は患者から離れず、救急チーム・医師へ連絡し、気道・呼吸・循環を評価し、血圧・SpO₂を監視します。対応を遅らせない範囲で12誘導と波形を保存し、機器と必要物品を施設手順に沿って準備します。

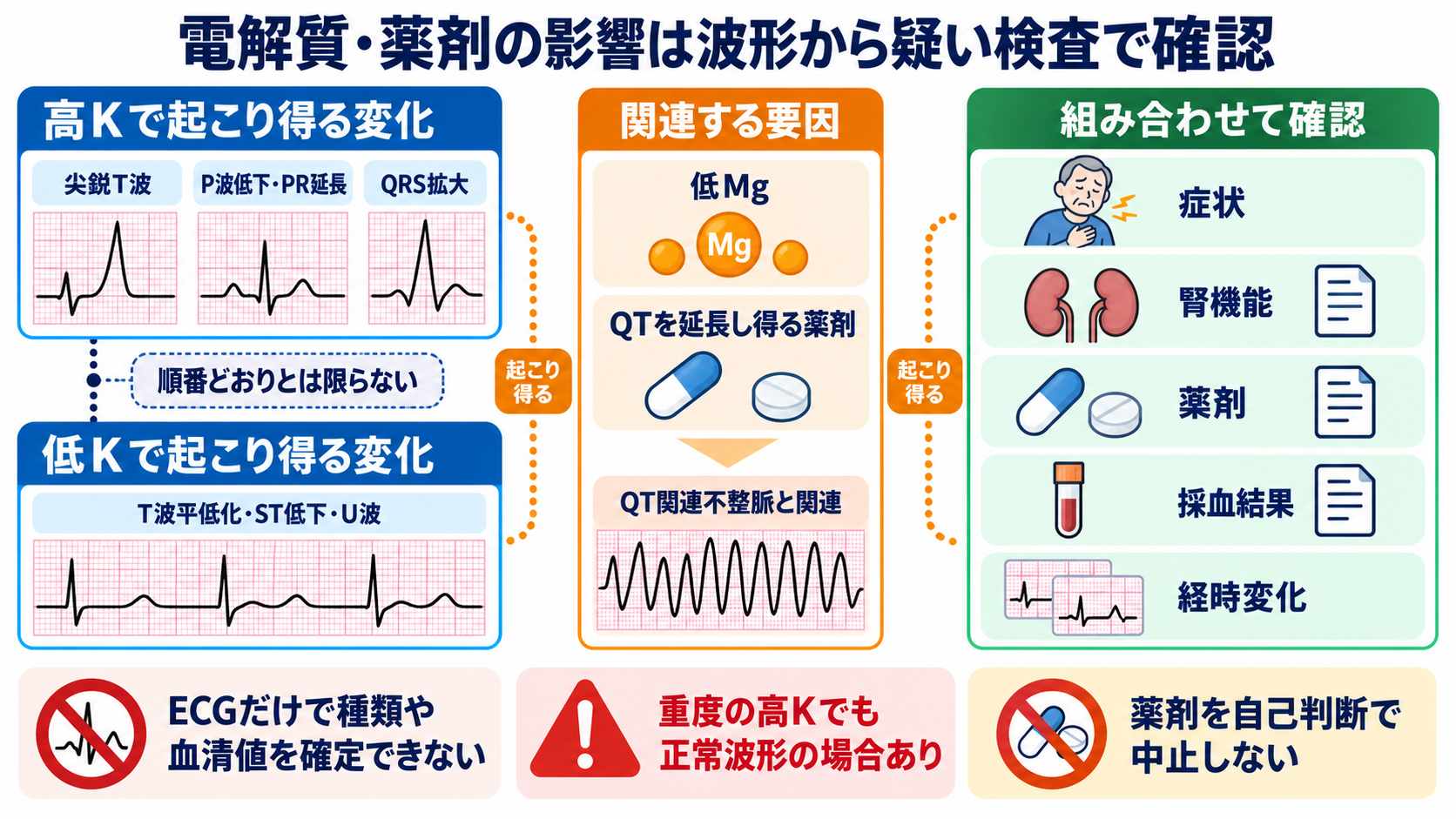

この章の要点電解質異常は特徴的な変化を示すことがありますが、ECGだけで種類や血清値を確定できません。症状、腎機能、薬剤、採血結果、経時変化を統合します。

高カリウム血症では、尖鋭化したT波、P波の減高・消失、PR延長、QRS拡大、重症時の正弦波様波形がみられることがあります。しかし、変化は必ずしも順番どおりに現れず、重度でも心電図が正常に見える場合があります。腎機能障害、透析、組織障害、カリウムを上昇させ得る薬剤などの背景があれば、正常波形でも除外できません。

低カリウム血症ではT波平低化、ST低下、U波などがみられ、低マグネシウム血症とともにQT関連不整脈のリスクを高めます。低カルシウム血症ではQT延長、高カルシウム血症ではQT短縮を示すことがあります。

QTを延長し得る薬剤、心拍数を低下させる薬剤、房室伝導を抑える薬剤の開始・増量・追加後は、波形変化、症状、電解質、腎肝機能を確認します。薬剤を自己判断で中止せず、処方医・薬剤師を含むチームで評価します。

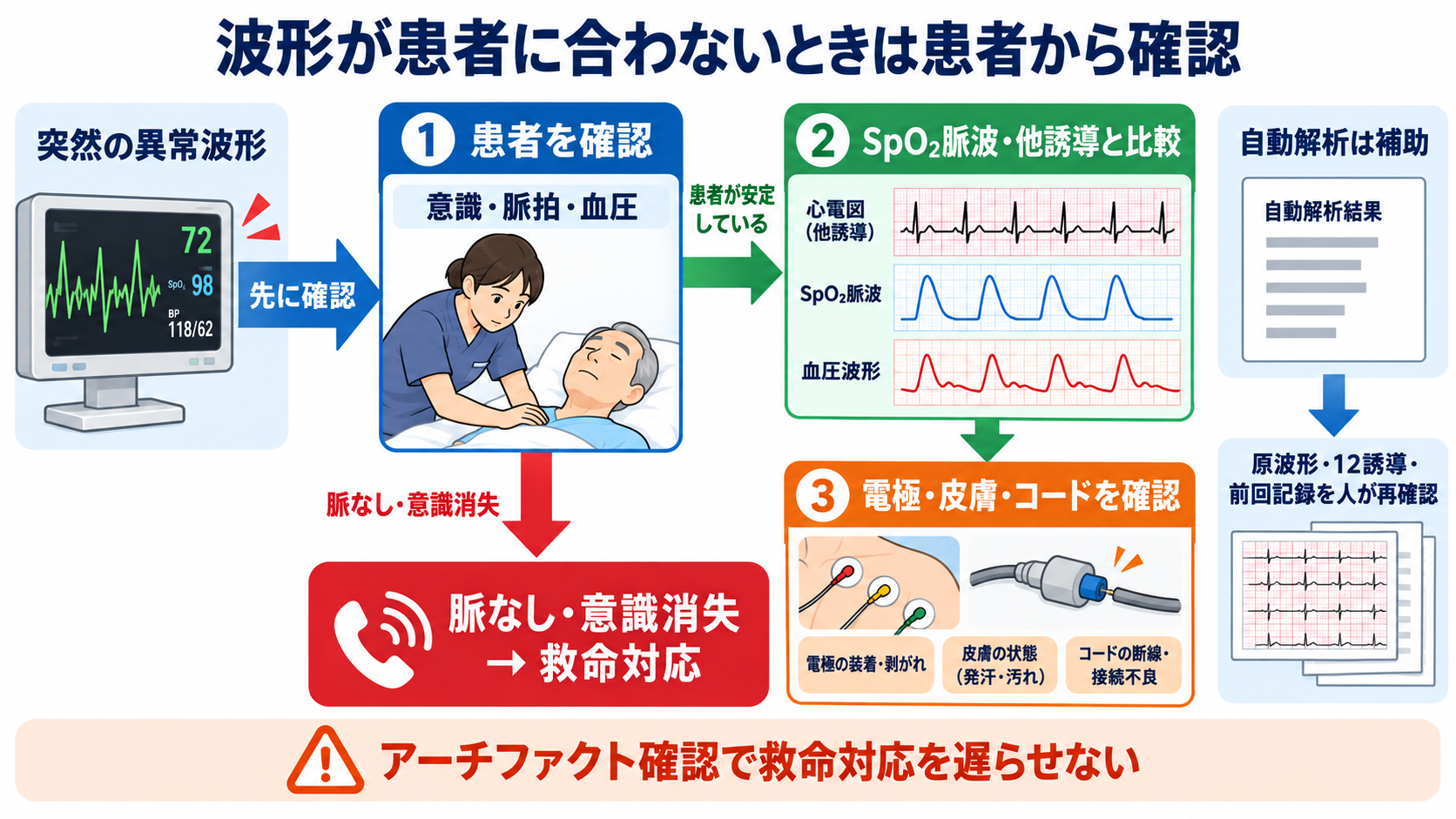

この章の要点突然の異常波形が患者の様子に合わないときは、患者を確認してから機器を確認します。振戦、悪寒、体動、電極の乾燥・剝離、コード不良、電気的干渉は、不整脈や心静止に似た波形を作ります。

アーチファクトを疑うときは、脈拍、血圧、SpO₂の脈波、他誘導、必要なら動脈圧波形を比較します。電極を押さえるだけでなく、皮膚処置と新品への交換、コード接続を確認します。逆に、意識消失や脈拍消失があれば、アーチファクト確認を理由に救命対応を遅らせません。

心電計やモニターの自動解析は、計測と見落とし防止を助けますが、誘導位置、ノイズ、基礎波形の影響を受けます。自動解析は補助情報であり、患者状態、原波形、12誘導、前回記録を人が再確認します。

ペーシングスパイクが見えても、後にP波やQRSが続く「電気的捕捉」と、実際に脈や血圧が生じる「機械的捕捉」は別です。スパイク後の波形と脈拍・血圧の両方を確認します。

この章の要点報告では、波形名だけでなく、いつ・何が・患者にどう起きたかを伝えます。受け手が緊急度を判断し、次の評価や処置を選べる情報が必要です。

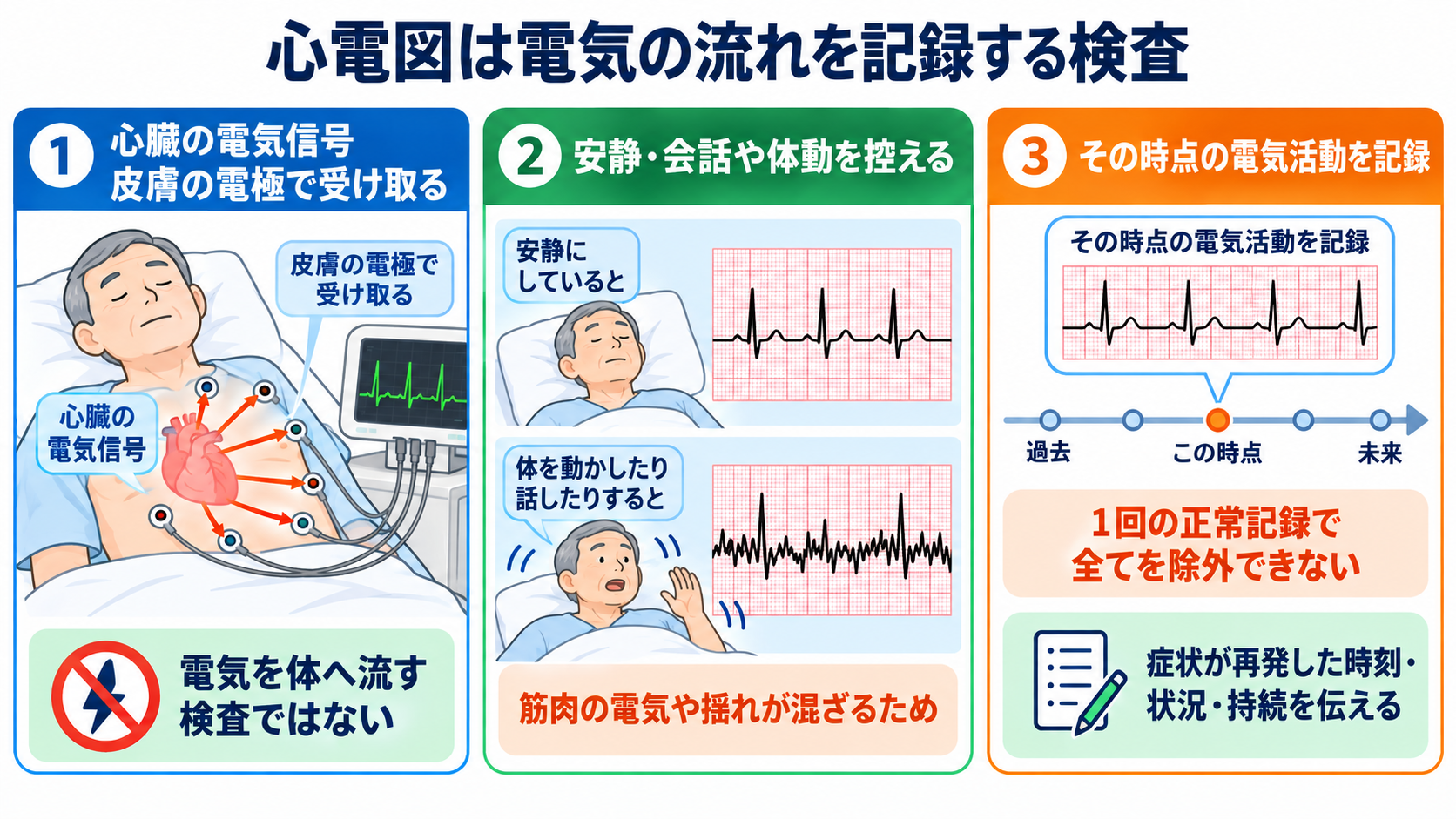

この章の要点患者には、心電図を「心臓を動かす電気の流れを、皮膚に貼った電極で記録する検査」と説明すると伝わりやすくなります。12誘導心電図は電気を体へ流す検査ではなく、皮膚から信号を受け取ります。

安静にし、会話や体動を控える理由は、筋肉の電気活動や揺れが記録に混ざるためです。皮膚処置や電極位置の調整が必要なことも、羞恥心と保温に配慮して説明します。

「正常でした」と伝える場合も、その時点の電気活動を記録した結果であり、発作性不整脈やACSなど、1回の記録で除外できない状態があることに注意します。症状が再発したときは、時刻、状況、持続時間を伝えてもらうよう説明します。

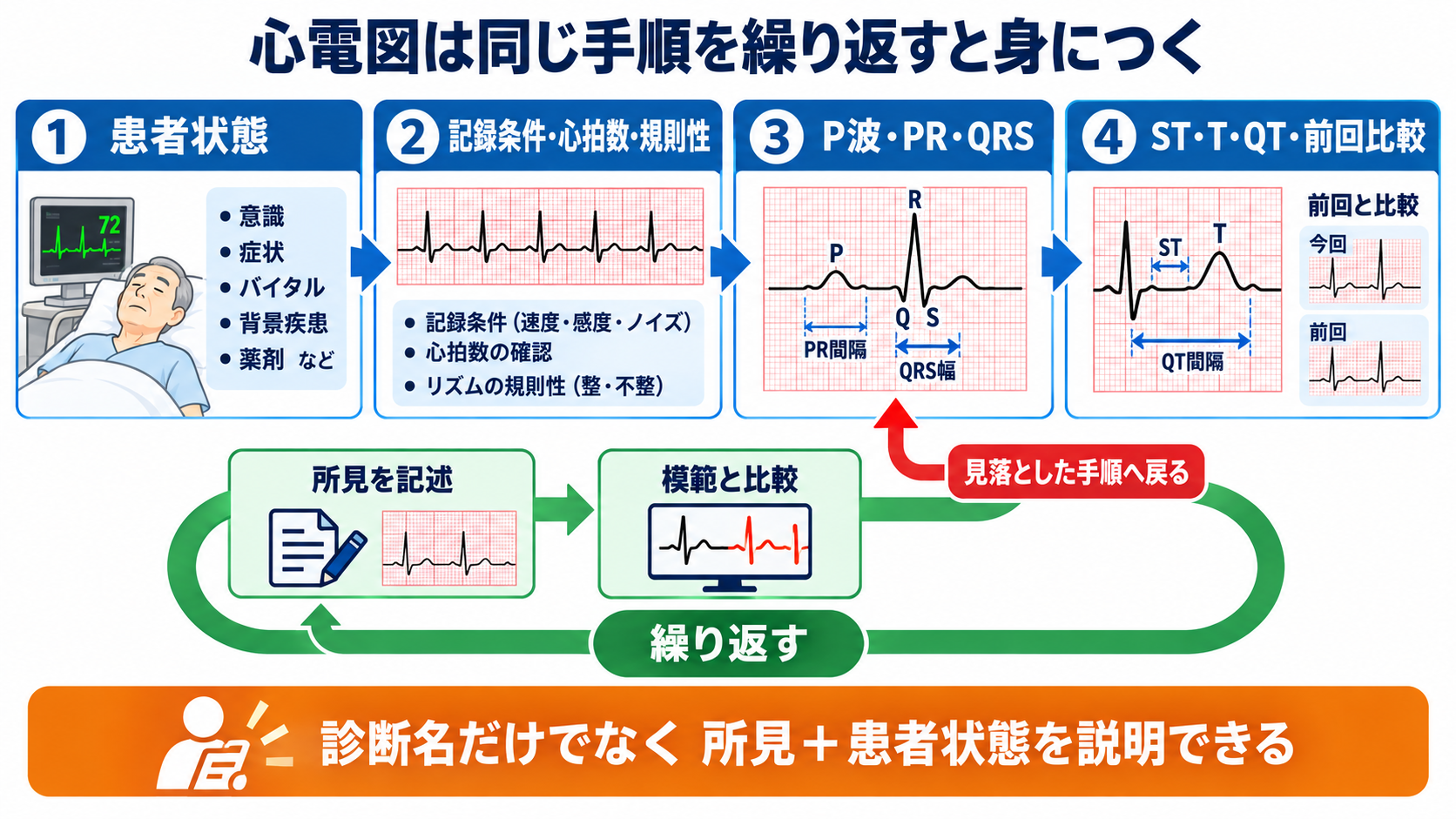

この章の要点初学者は、すべての波形名を一度に暗記するより、判読手順を固定するほうが臨床につながります。患者状態、記録条件、心拍数、規則性、P波、PR、QRS、ST・T、QT、前回比較を毎回声に出して確認します。

よくある誤解は次のとおりです。

• モニターにQRSがあれば脈もある、とは限らない。
• 心拍数が正常範囲なら安全、とは限らない。
• 初回心電図にST上昇がなければACSではない、とは言えない。
• PVCやR on Tがあれば必ずVFになる、とは言えない。
• 平坦な線が出れば、電極確認なしに心静止と断定できるわけではない。
• 自動解析の診断名は最終診断ではない。
• 2：1房室ブロックを、表面心電図だけでMobitz IまたはIIと決められないことがある。

学習用心電図では、最初に波形名を隠して手順どおり所見を記述します。その後に模範診断と比較し、違った箇所を「P波を見落とした」「QRS幅を測らなかった」など、手順へ戻して振り返ります。

臨床では、診断名を完全に当てること以上に、「規則的な幅広い頻拍」「P波とQRSが独立した著しい徐脈」「脈のない整った電気活動」のように、所見と患者状態を説明できる判読が安全な報告につながります。
