なぜ体の中が見える？CTとMRIを物理から理解する――画像の白黒と看護観察の意味

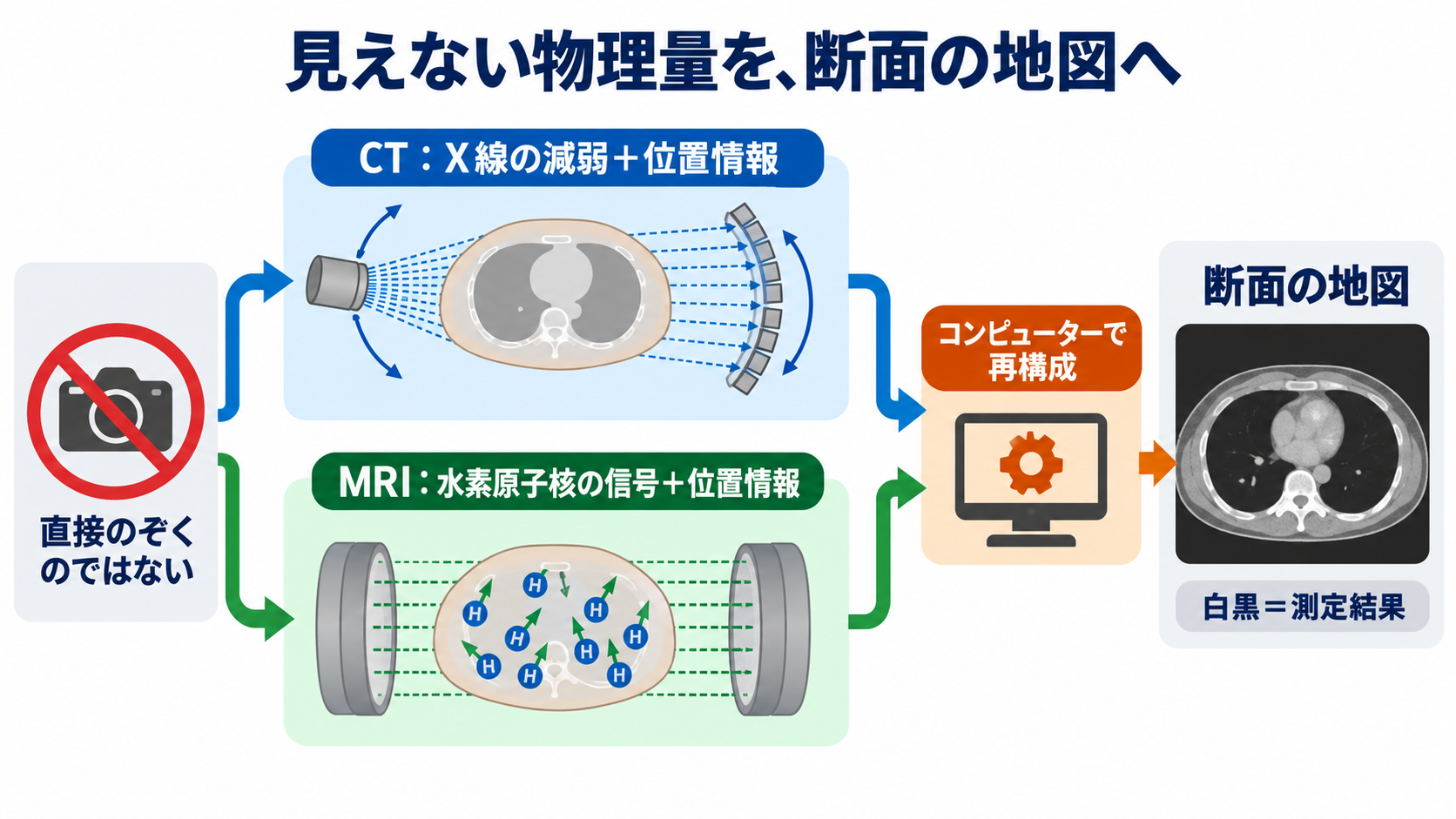

この章の要点CTとMRIは、体の奥をカメラでのぞいているのではありません。体から得た測定信号を、コンピューターが断面の地図へ変換しています。

画像を作るには、二つの情報が必要です。一つは「その場所が周囲とどう違うか」というコントラストです。もう一つは「信号が体のどこから来たか」という位置情報です。CTではX線の減弱の差がコントラストになり、装置の回転角度と検出器の位置が場所を決めます。MRIでは水素原子核の密度や緩和の違いがコントラストになり、傾斜磁場が位置を符号化します。

したがって、画像の白黒は組織をそのまま写した色ではありません。選んだ物理量、撮像条件、表示条件を濃淡へ変換した結果です。看護師が画像の意味を考えるときは、まず「CTかMRIか」「単純か造影か」「MRIなら何のシーケンスか」を確認する必要があります。

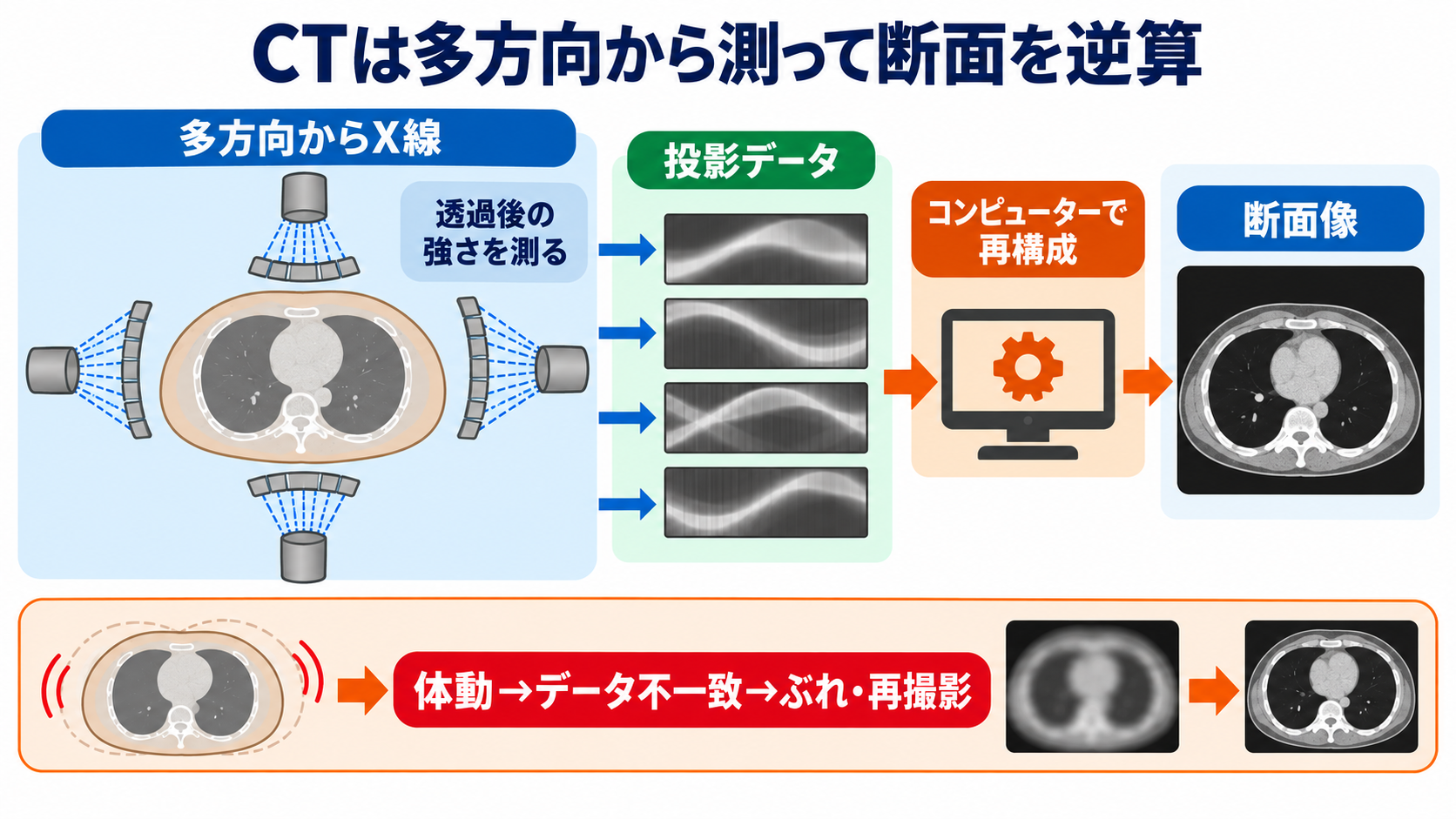

この章の要点CTは、体を通過したX線の強さを多数の方向から測り、内部のX線減弱の分布を逆算します。単純X線写真が主に一方向の情報を重ねて表示するのに対し、CTは重なりを計算でほどいて薄い断面を作ります。

X線管球から出たX線光子は、体内で吸収されたり、方向を変えて散乱したりします。検出器へまっすぐ届く光子は、空気を多く含む肺では比較的多く、骨やヨードのようにX線を強く弱める物質を通ると少なくなります。軟部組織では主にコンプトン散乱、高原子番号物質では光電効果の寄与がコントラストに関係します。ただし実際の値は組織だけでなくX線エネルギーにも左右されます。

管球と検出器が患者の周囲を回転し、寝台が進むことで、多数の投影データが集まります。各投影は「この経路全体でX線がどれだけ減ったか」という合計値です。コンピューターは多方向の合計値が矛盾しないように各位置の減弱係数を求め、断面像を再構成します。現代の装置ではフィルタ補正逆投影や逐次近似などが使われ、薄い断面を重ねて三次元表示も作れます。

看護で重要なのは、CTが短時間で広範囲のデータを集めやすい一方、息や体が動けば各方向の測定が食い違い、ぶれやアーチファクトが生じることです。息止めが可能か、疼痛や呼吸困難で静止できるかを事前に見積もることは、画質と再撮影回避の両方に関係します。

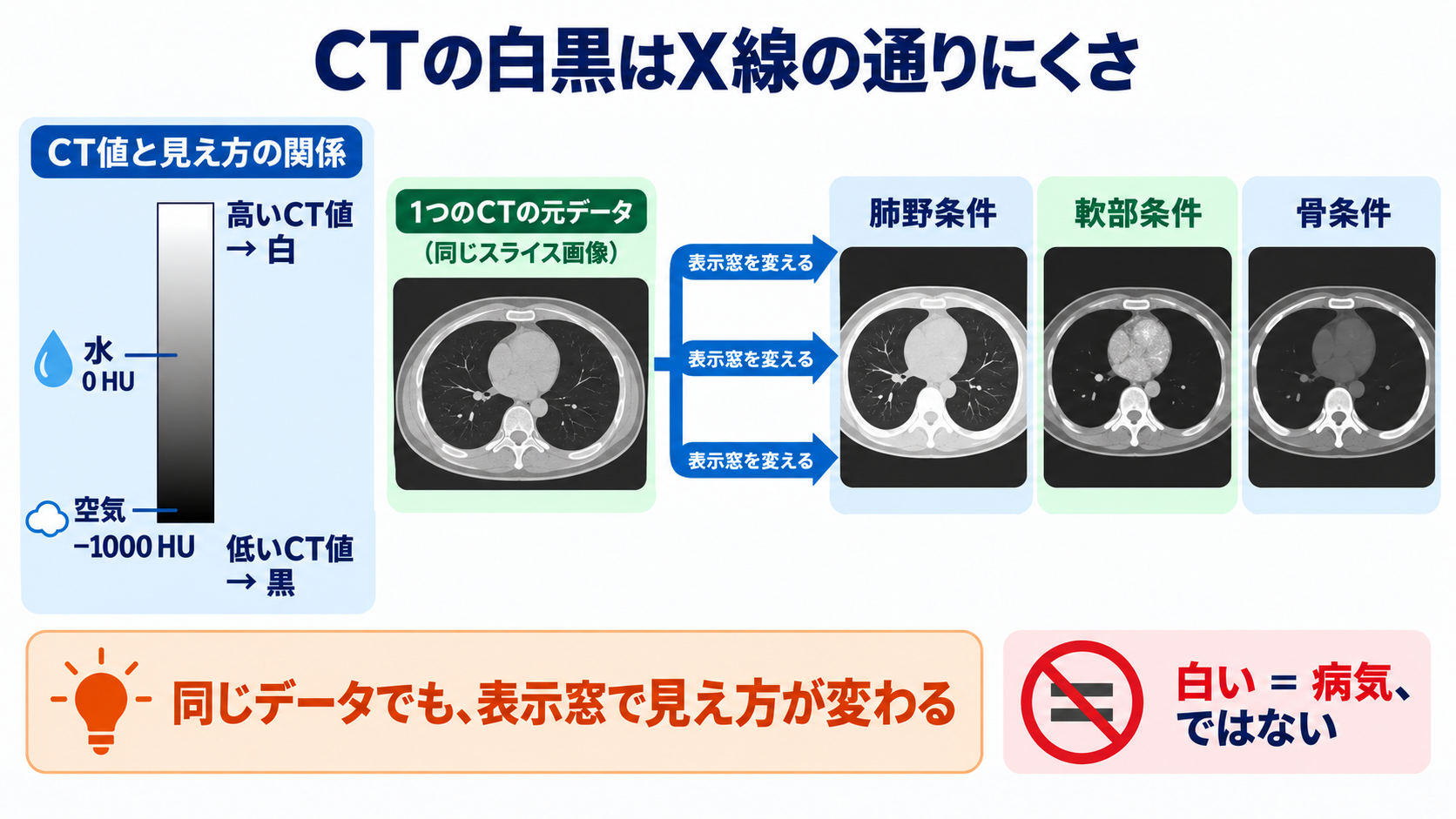

この章の要点CTでは、再構成した減弱をCT値（HU）という尺度で表し、一般に高い値を白く、低い値を黒く表示します。水は0 HU、空気は−1000 HUになるよう定義されています。

骨、石灰化、濃いヨード造影剤などはX線を強く減弱するため高吸収・白色に見えやすく、空気は低吸収・黒色に見えます。脂肪や軟部組織はその間です。ただし「白い＝病気」「黒い＝正常」ではありません。たとえば血液、造影された血管、骨はどれも白く見え得ますが、意味は部位、撮影時相、周囲との比較で変わります。

モニターはすべてのCT値を同じ濃淡で同時に表せないため、観察したい範囲をウィンドウ幅・ウィンドウレベルで選びます。同じ元データでも、肺野条件では肺が、骨条件では骨が、軟部条件では臓器が見やすくなります。したがって一つの表示だけで「見えない」と判断することはできません。

また、一つの画素・ボクセルに複数の組織が混じると平均値になる部分容積効果が生じます。小病変、薄い構造、金属周囲では、解像度、ノイズ、アーチファクトの影響も受けます。CT値は有用な測定値ですが、単独の診断基準ではなく、撮影条件と臨床所見を合わせて解釈します。

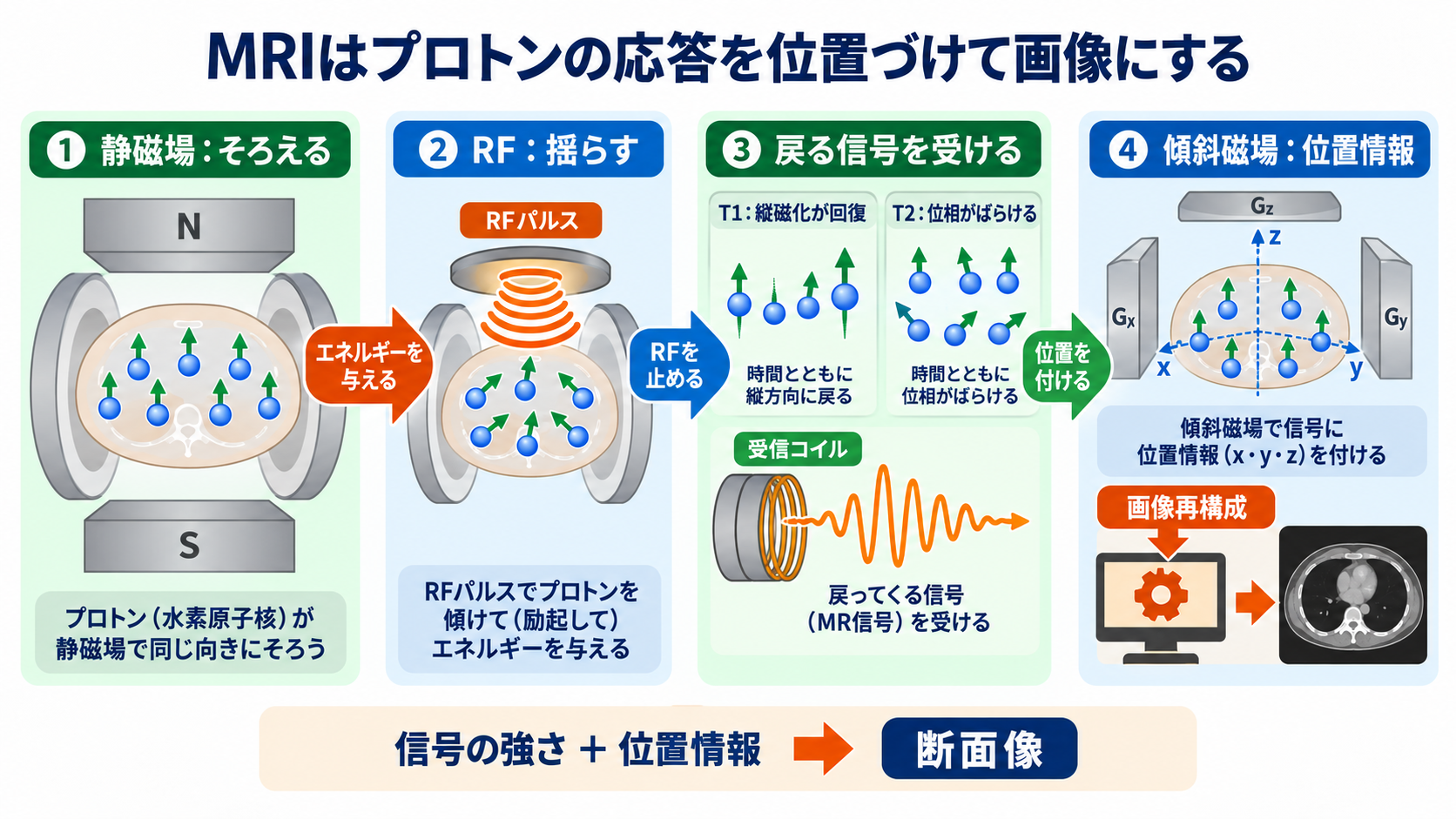

この章の要点MRIは主に水や脂肪に多い水素原子核（プロトン）の磁気的な性質を利用します。X線ではなく、静磁場、ラジオ波に相当するRF、傾斜磁場の三つを組み合わせます。

普段、体内のプロトンがもつ小さな磁石の向きはばらばらです。強い静磁場B0の中に入ると、わずかに多くのプロトンが磁場に沿ってそろい、全体として測定できる磁化が生まれます。プロトンは磁場の中で歳差運動をしており、その周波数に合うRFパルスを加えると共鳴してエネルギーを受け取り、磁化の向きが傾きます。

RFを止めると、プロトン集団は元の状態へ戻ります。このとき、縦方向の磁化が回復する過程をT1緩和、横方向でそろっていた位相がばらけて信号が減る過程をT2緩和と呼びます。周囲の分子環境が違うと戻り方も異なるため、脂肪、筋肉、脳脊髄液、浮腫などの信号差が生まれます。受信コイルは、回転する磁化が生む微弱な電磁誘導信号を受け取ります。

しかし、信号を受けるだけでは場所が分かりません。そこで位置によって磁場を少しずつ変える傾斜磁場を加え、共鳴周波数や位相に住所のような印を付けます。集めた信号をフーリエ変換などで再構成すると、各位置の信号強度が画像になります。この傾斜磁場を高速で切り替えるとコイルが振動し、MRI特有の大きな打撃音が生じます。

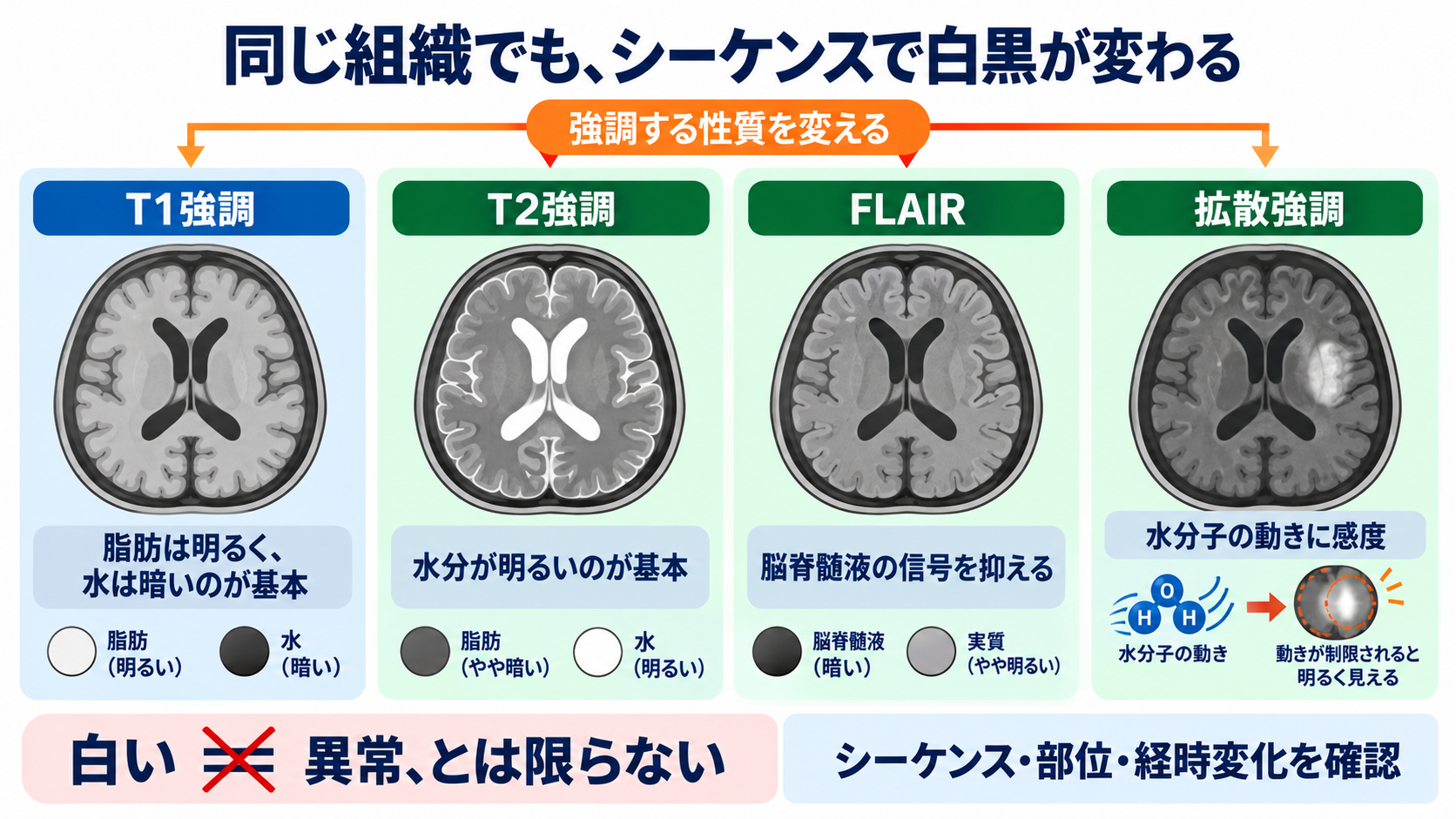

この章の要点MRIの白黒は固定された組織の色ではありません。RFと傾斜磁場を加える順序と時間、すなわちパルスシーケンスを変え、T1、T2、プロトン密度、拡散、血流などのどの差を目立たせるか選びます。

T1強調像では、T1が短く縦磁化が早く回復する組織ほど信号が高くなりやすく、脂肪は明るく、水は暗く見えるのが基本です。T2強調像では、T2が長く横磁化がゆっくり減衰する成分ほど信号が残りやすく、水分の多い領域が明るく見えるのが基本です。ただし、装置やシーケンス、脂肪抑制、病変内の血液成分などで例外があります。

FLAIRは、反転回復法を使って脳脊髄液の信号を抑えます。T2強調像では脳脊髄液も浮腫も明るくなり得ますが、FLAIRで脳脊髄液を暗くすると、その近くの異常信号を見つけやすくなります。拡散強調像は水分子のランダムな動きに感度を持ち、細胞密度や細胞膜などによって拡散が制限される領域を強調します。急性期脳梗塞などで重要ですが、一枚だけで確定せず、ほかの画像や経過と組み合わせます。

つまり「MRIで白い」という情報だけでは不十分です。看護師が所見を受け取るときも、「どのシーケンスで」「どの部位が」「前回と比べてどう変わったか」をそろえると、病態と観察を結びつけやすくなります。

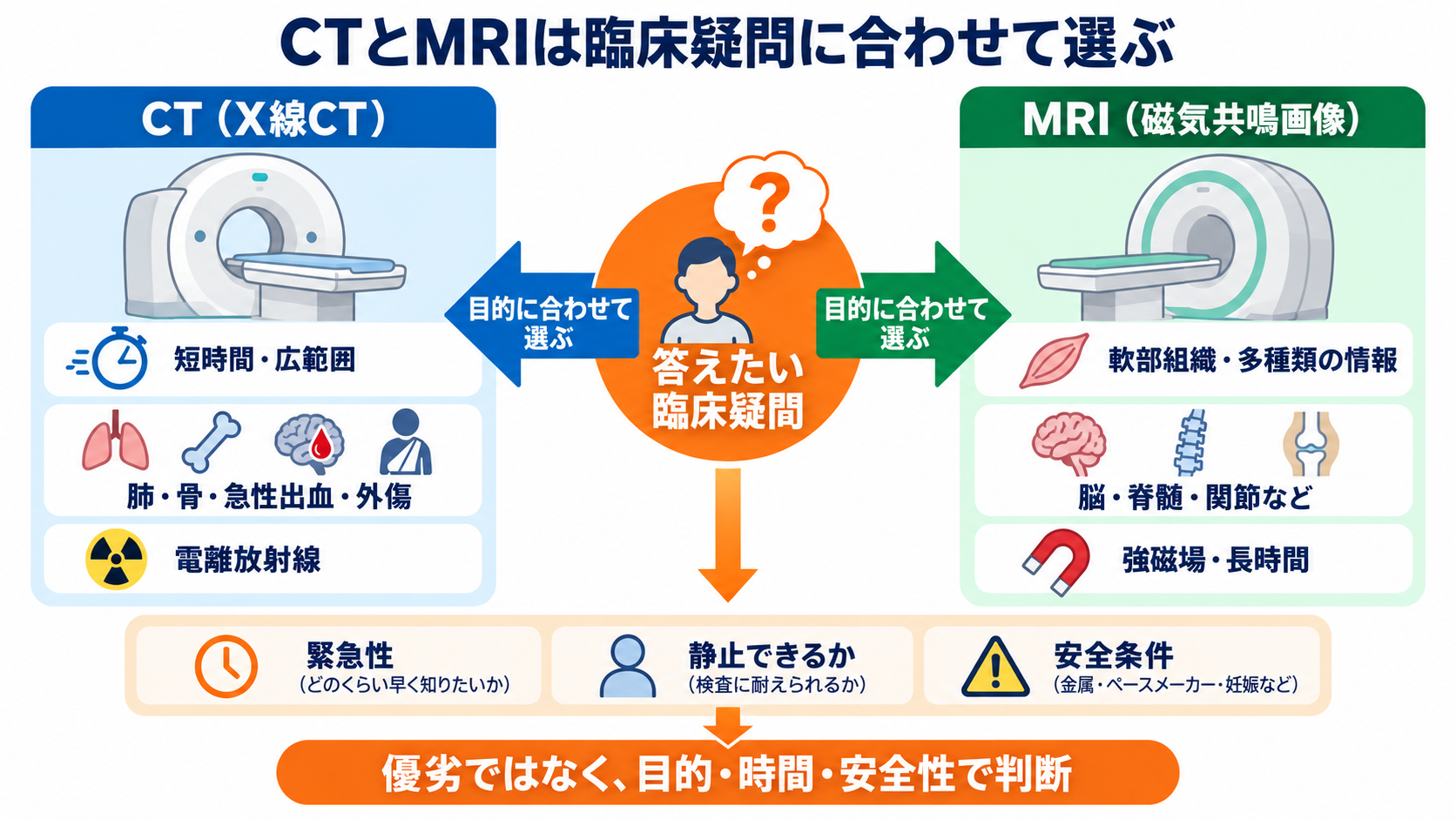

この章の要点CTとMRIは、測っている物理量が違うため、得意な情報も異なります。検査目的、緊急性、患者が静止できるか、安全条件を合わせて選択します。

CTは短時間で広い範囲を撮りやすく、肺、骨、石灰化、急性出血、外傷などの評価に強みがあります。MRIは軟部組織のコントラストが高く、脳、脊髄、関節、骨盤内臓器などを多種類のシーケンスで評価できます。非造影で血流や拡散の情報を得られる場合もあります。

一方、CTは電離放射線を使います。MRIは電離放射線を使いませんが、撮像時間が長く、強磁場、騒音、RF加熱、閉所、植込み機器との相互作用への対策が必要です。救急で一刻を争う患者、呼吸や体動を止められない患者、生命維持機器が必要な患者では、理論上の画質だけでなく、安全に完遂できるかが検査選択に影響します。

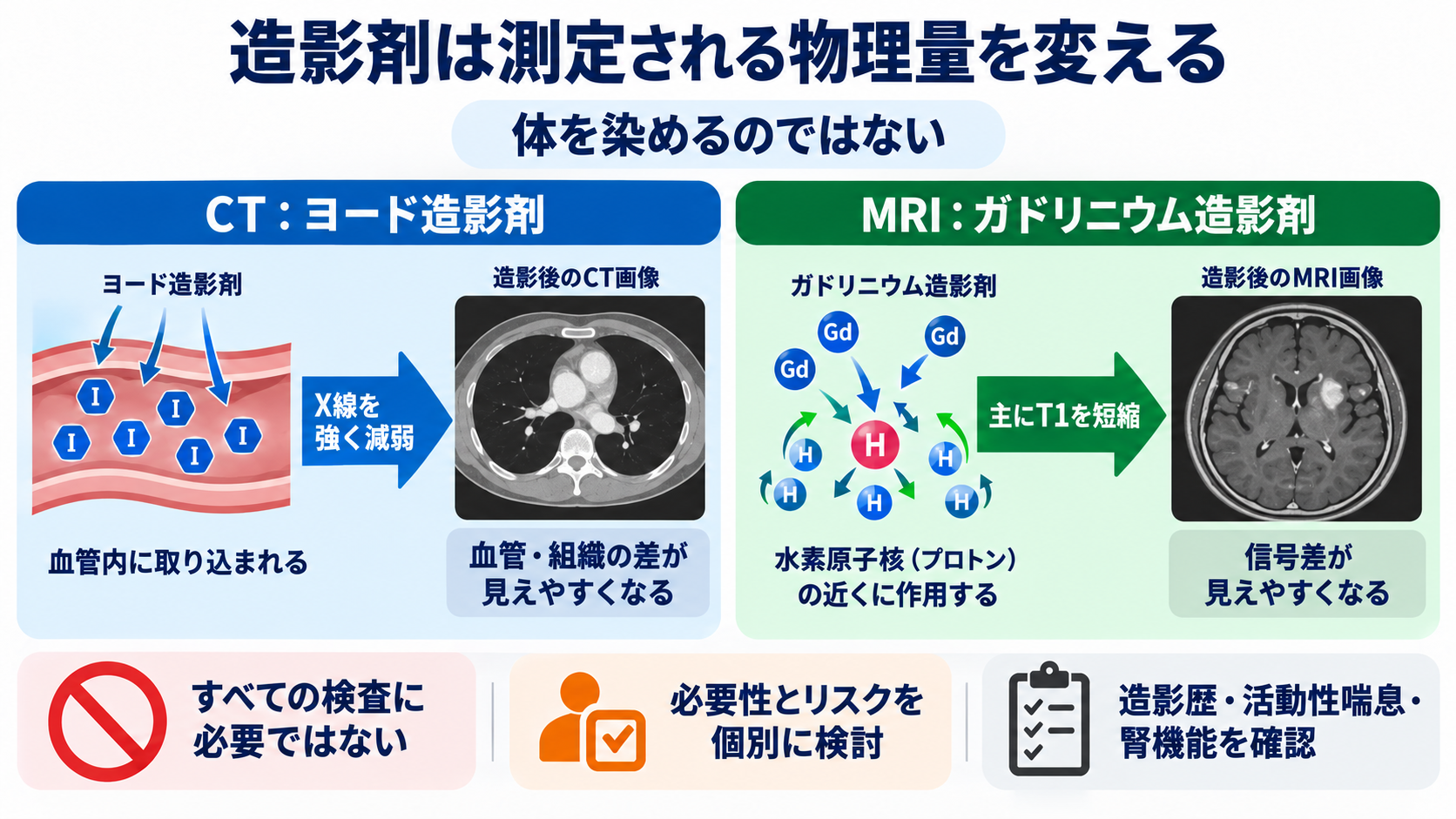

この章の要点CTとMRIの造影剤は、体内を染めて直接撮影する薬ではありません。周囲との信号差を大きくすることで、血管、血流、組織への分布などを見やすくします。

CTで一般に用いるヨード造影剤はX線を強く減弱します。静脈注射後のタイミングを変えると、動脈、静脈、臓器実質、尿路などの造影され方が変わるため、同じ病変でも撮影時相で見え方が異なります。MRIで用いるガドリニウム造影剤は、周囲のプロトンの緩和、特にT1を短縮し、一般的なT1強調像で信号を高くしやすくします。

造影は情報を増やしますが、すべてのCT・MRIに必要なわけではありません。非造影で答えられる疑問もあり、造影の利益と過敏反応、腎機能、患者背景を比較します。日本医学放射線学会の2026年資料では、急性副作用は投与後1時間以内、多くは5分以内に出現すると整理されています。過去の造影剤副作用歴と活動性気管支喘息は重要なリスク因子です。

腎機能低下があるから一律に造影不可、という理解も正確ではありません。ヨード造影CTではeGFR 30 mL/min/1.73m²未満で注意が必要ですが禁忌と同義ではなく、必要性と予防策を個別に検討します。ガドリニウム造影でも急性腎障害、長期透析中の終末期腎障害、eGFR 30 mL/min/1.73m²未満の慢性腎不全では、可能な限り代替法を検討します。数値は診断基準や看護師独自の中止基準ではなく、医師・放射線部門が総合判断するためのリスク評価情報です。

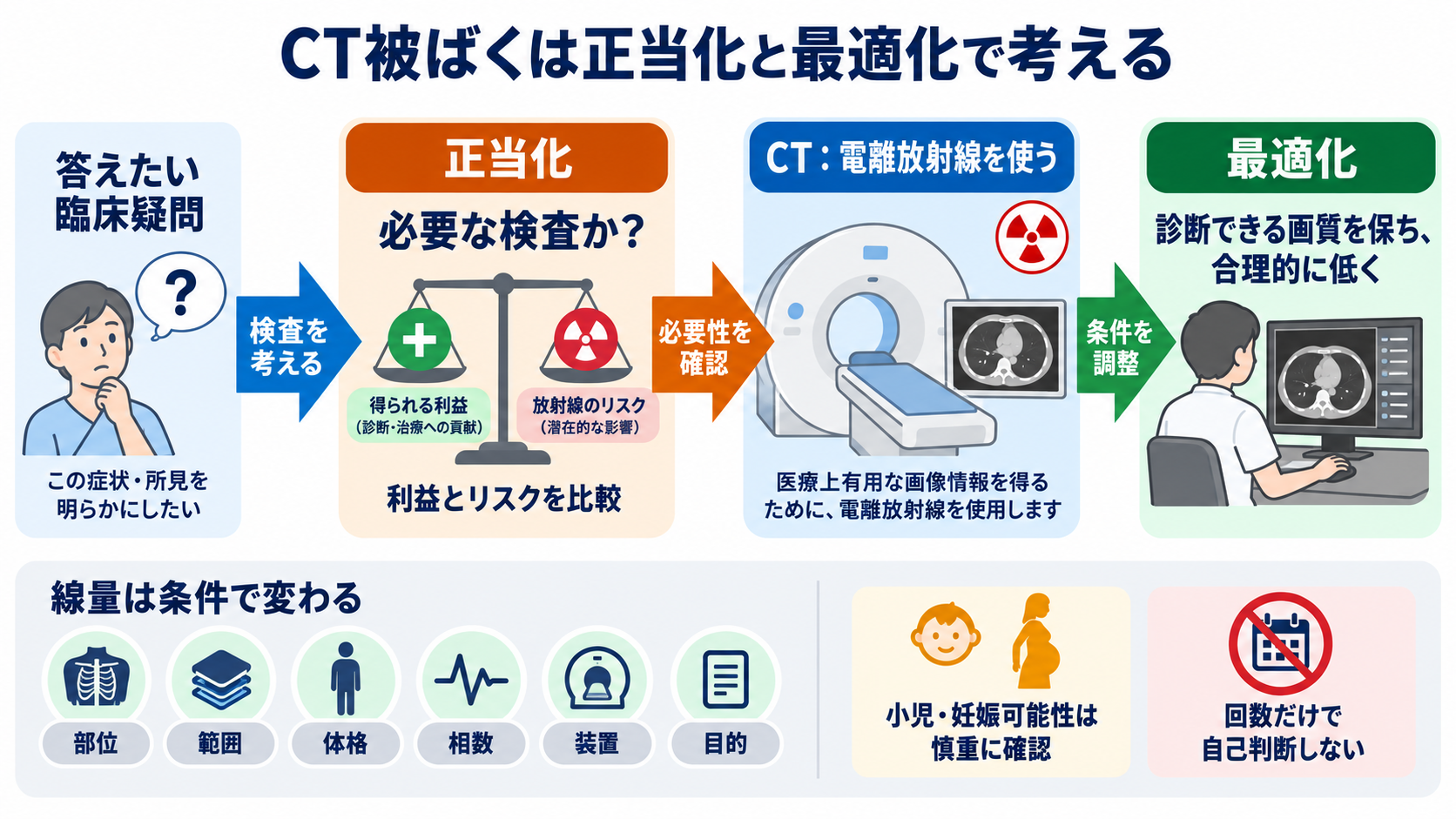

この章の要点CTは電離放射線であるX線を使用するため、被ばくはあります。ただし、医学的に必要な検査では、診断や治療方針に得られる利益とリスクを比較して実施します。

放射線防護の基本は、検査が臨床疑問に答えるため必要かという正当化と、診断に足る画質を保ちながら線量を合理的に低くする最適化です。線量は撮影部位、範囲、体格、相数、装置、目的で変わるため、「CTは常に何mSv」と一つの値では説明できません。小児や妊娠中・妊娠可能性がある患者では、より慎重な確認が必要です。

看護師は、過去にCTを受けた回数だけで必要な検査を自己判断で中止しません。依頼目的、同部位の最近の画像、妊娠可能性、体格、再撮影につながる体動リスクを整理し、依頼医・放射線部門へ共有します。目的不明、部位や左右の不一致、妊娠可能性が未確認などがあれば、照射前に立ち止まることが安全につながります。

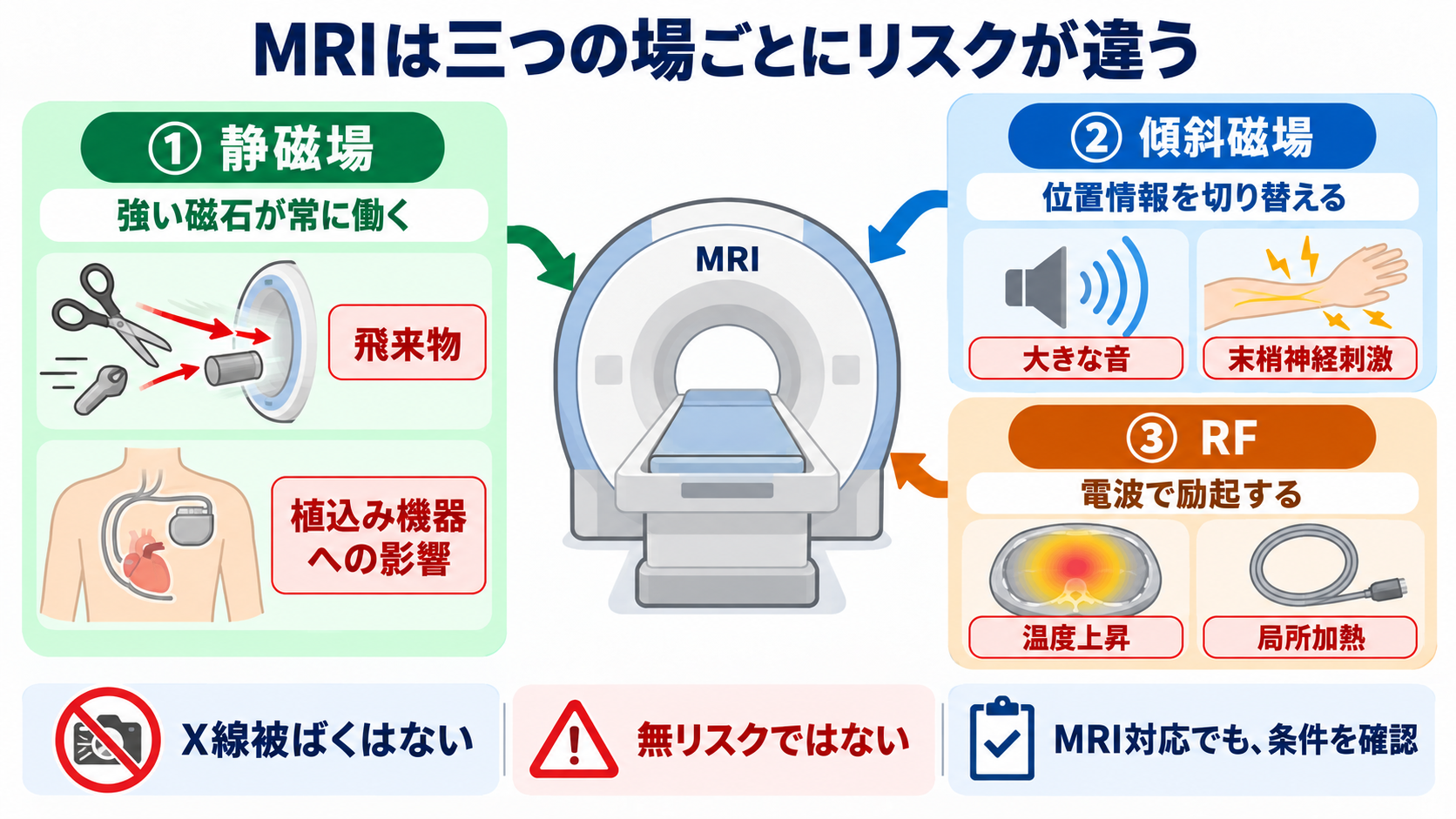

この章の要点MRIはX線による被ばくを起こしませんが、静磁場・傾斜磁場・RFそれぞれに固有のリスクがあります。「放射線がない＝何でも持ち込める」ではありません。

静磁場は装置が稼働していないように見えても通常は常時存在し、強磁性体を引きつけます。酸素ボンベ、工具、車椅子などが飛来物になる危険があり、植込み機器や体内金属には移動、機能不全、画像劣化の可能性があります。条件付きMRI対応機器も、機器名、型式、留置部位、留置時期、磁場強度、撮像条件などの条件確認が必要で、「MRI対応」という言葉だけでは安全を確定できません。

時間的に変化する傾斜磁場は位置情報を付ける一方、コイルの振動による大きな音を生じ、末梢神経刺激を起こすことがあります。適切な聴覚保護が必要です。RFはプロトンを励起しますが、体内にエネルギーが吸収されると温度上昇を起こします。ケーブル、医療機器、金属、刺青などは局所加熱・熱傷に関係し得るため、施設手順に沿って確認します。

閉所恐怖、疼痛、呼吸困難、認知機能低下、小児などでは静止の困難さも安全問題です。鎮静を用いる場合は、MRIそのものとは別に呼吸抑制、低酸素血症、低血圧などのリスクが加わり、MRI対応の監視機器と継続観察が必要です。

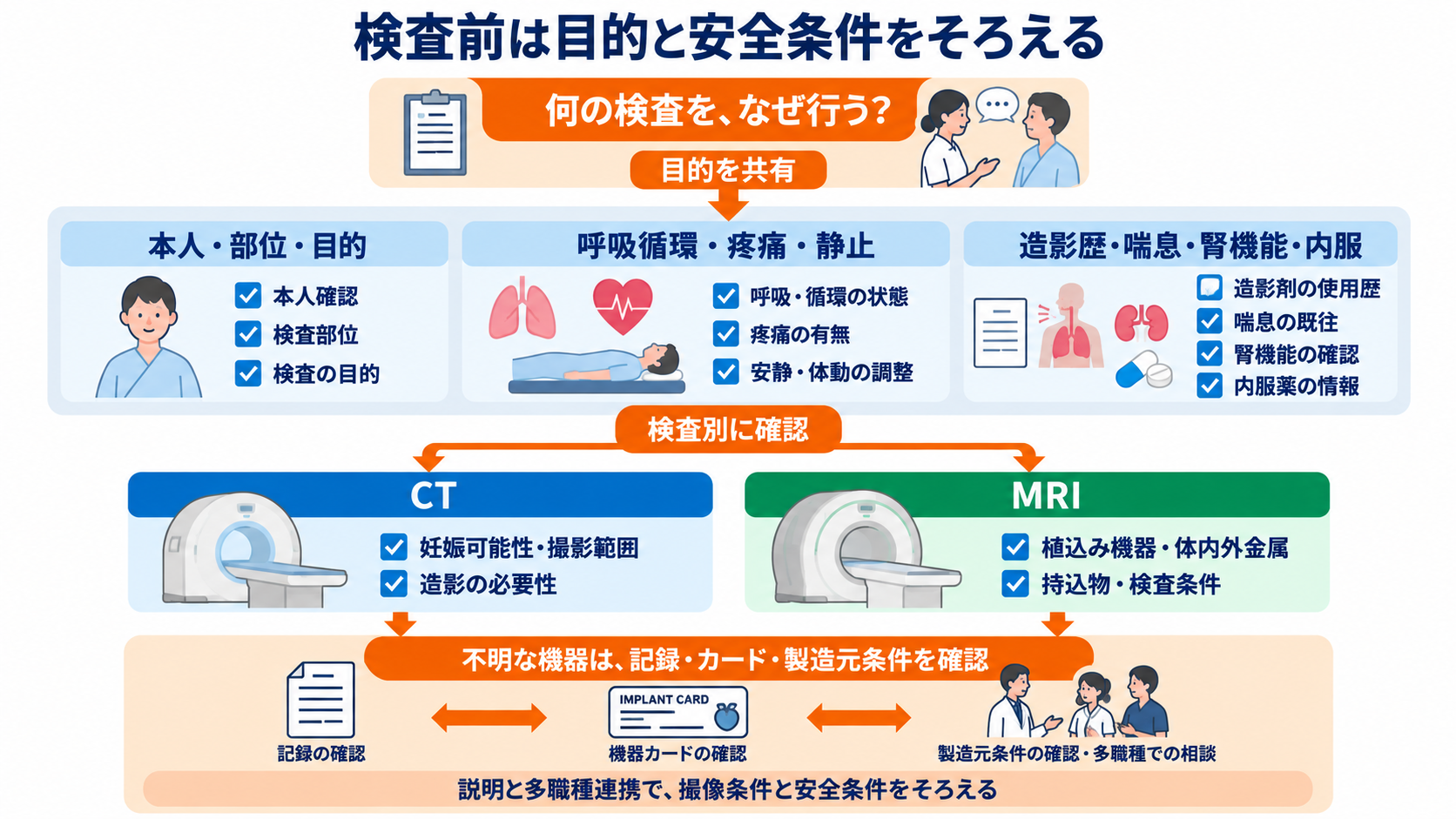

この章の要点検査前は、単なるチェックリスト消化ではなく、「何の検査を、なぜ、安全に完遂できるか」を確認します。目的が分かると、必要な静止、息止め、造影、緊急度を患者の状態と結びつけられます。

CT・MRI共通では、本人確認、依頼部位・目的、意識・呼吸循環、疼痛、静止能力、妊娠可能性、造影の有無、過去の造影剤副作用の具体的症状、活動性喘息、腎機能、内服薬、静脈路、説明理解を確認します。「アレルギーあり」だけでなく、薬剤名、発症時期、皮膚症状だけか、呼吸・循環症状があったかを共有すると再発リスク評価に役立ちます。メトホルミンなどビグアナイド薬は、薬剤名、腎機能、緊急性を確認し、一律に自己判断せず、最新の添付文書、施設手順、処方医・放射線科の指示を照合します。

MRIではさらに、手術歴、植込み機器、医療機器情報カード、体内外金属、金属片事故歴、刺青・アートメイク、貼付薬、補聴器、義歯、ウィッグ、衣類や下着の金属・導電性素材、持込物を確認します。不明な植込み物は「たぶん大丈夫」とせず、記録・カード・製造元条件を確認してMRI担当者へつなぎます。

患者には、CTでは息止めや造影時の一時的な熱感、MRIでは大きな音、狭い空間、検査時間、緊急コールの使い方を事前に説明します。患者が異常を言葉で伝えられるかも評価し、困難なら監視方法や付き添い、鎮静の必要性を多職種で調整します。

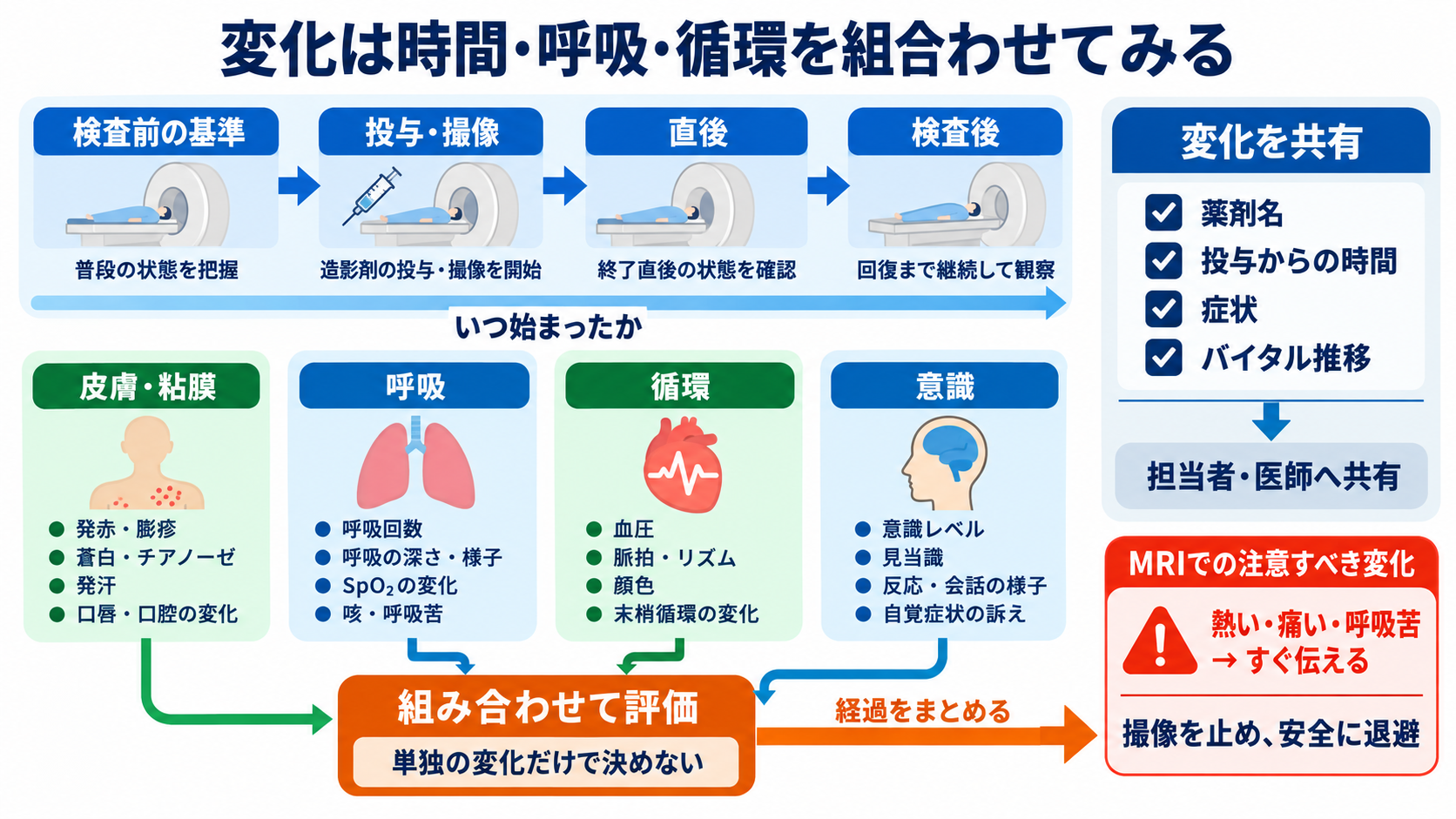

この章の要点検査中・後の観察では、症状の有無だけでなく、いつ始まり、どう広がり、呼吸・循環へ及んだかを見ます。特に造影直後の変化は時間との関係が重要です。

造影剤投与後は、皮膚・粘膜症状、咳、嗄声、咽頭違和感、喘鳴、呼吸困難、悪心・嘔吐、腹部症状、めまい、意識変化、血圧低下などを組み合わせて評価します。皮膚症状がなくても急な呼吸不全・循環不全は重篤な反応の可能性があります。新しい症状が出たら投与・撮像の状況を確認し、直ちに検査担当者と医師へ、使用造影剤、投与開始からの時間、症状、バイタルの推移、既往、実施済み対応を伝えます。施設の急変対応手順に沿って救援要請と再評価を続けます。

MRI中は、患者の訴え、表情・体動、呼吸パターン、必要時の心拍数・SpO₂を継続して確認します。熱い・痛い・ピリピリする、強いめまい、耐えられない不安、呼吸苦、緊急コールがあれば、熱傷、機器相互作用、体調悪化を考え、撮像を止めて安全に退避できるようMRI担当者と連携します。鎮静患者や小児は訴えに頼れないため、直接視認とMRI対応モニターを組み合わせます。

検査後は、直後に安定していても遅れて皮疹などが出る可能性を説明し、受診先と連絡方法を施設方針に沿って伝えます。鎮静後は覚醒、気道、呼吸、循環、転倒リスクを再評価します。異常なしという一時点だけでなく、検査前の基準状態へ戻ったかを確認することが重要です。

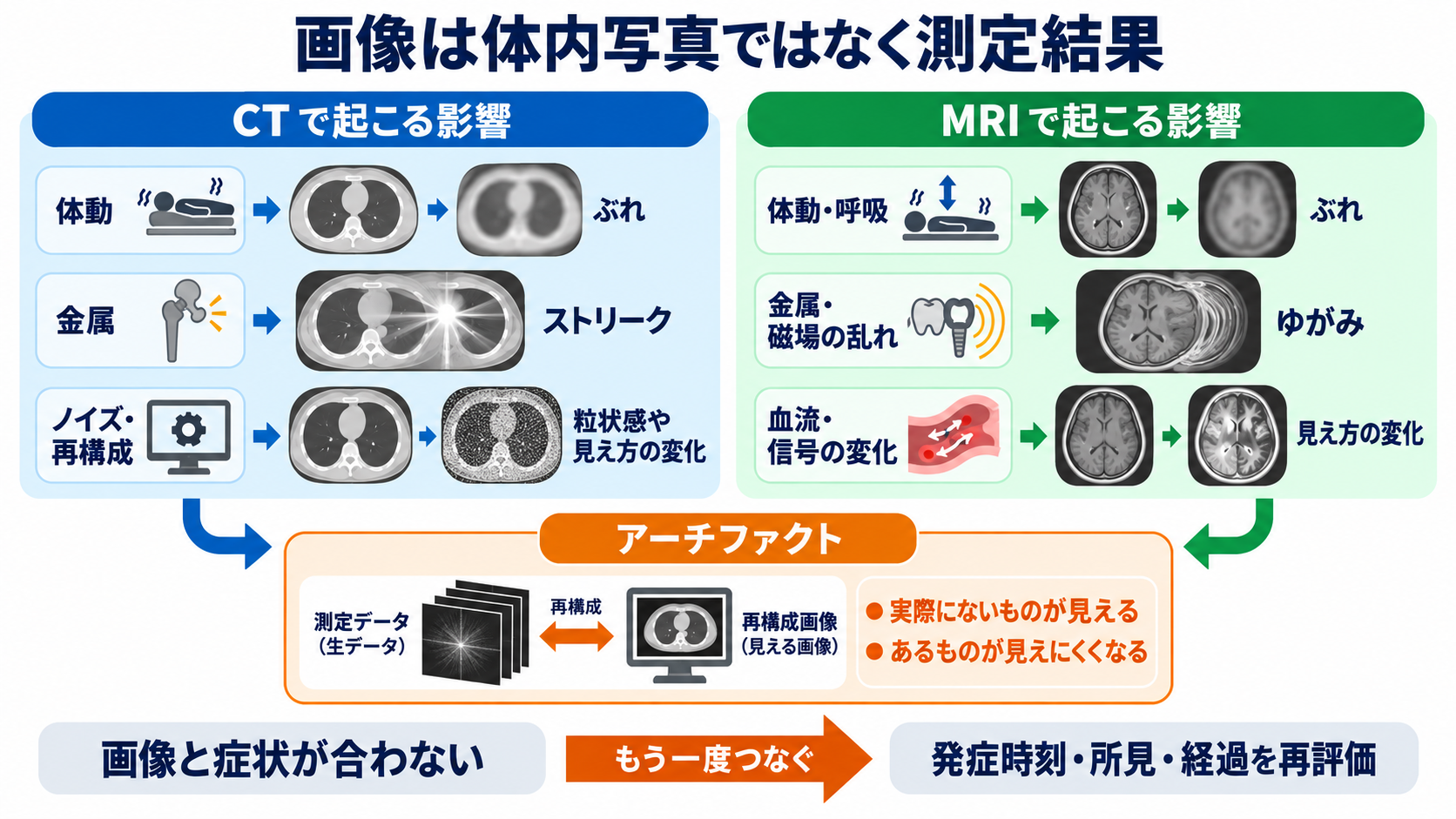

この章の要点CT・MRI画像は客観的なデータですが、完全な「体内写真」ではありません。アーチファクトや空間分解能、撮像時点の条件により、実際にはないものが見えたり、あるものが見えにくくなったりします。

CTでは、体動、金属、X線が特定方向で極端に弱まること、部分容積、ノイズなどが影響します。金属周囲の筋状・星状のアーチファクトは、投影データが不足・不整合になるために生じます。MRIでは、体動、呼吸・拍動、金属による局所磁場の乱れ、脂肪と水の共鳴周波数差、血流などが画像をゆがめます。金属は安全性だけでなく、目的部位を見えなくする原因にもなります。

また、CTもMRIも一回の検査が示すのは、その撮像時点の状態です。病変の発症時期によってまだ描出されない、治療や循環状態で見え方が変わる、撮像範囲外に病変がある、といった限界があります。検査結果が症状と合わないときは、画像だけで症状を否定せず、発症時刻、神経所見、バイタル、疼痛、検査後の変化を再評価し、依頼医へ「どの所見がいつから続き、画像結果とどう一致しないか」を具体的に伝えます。

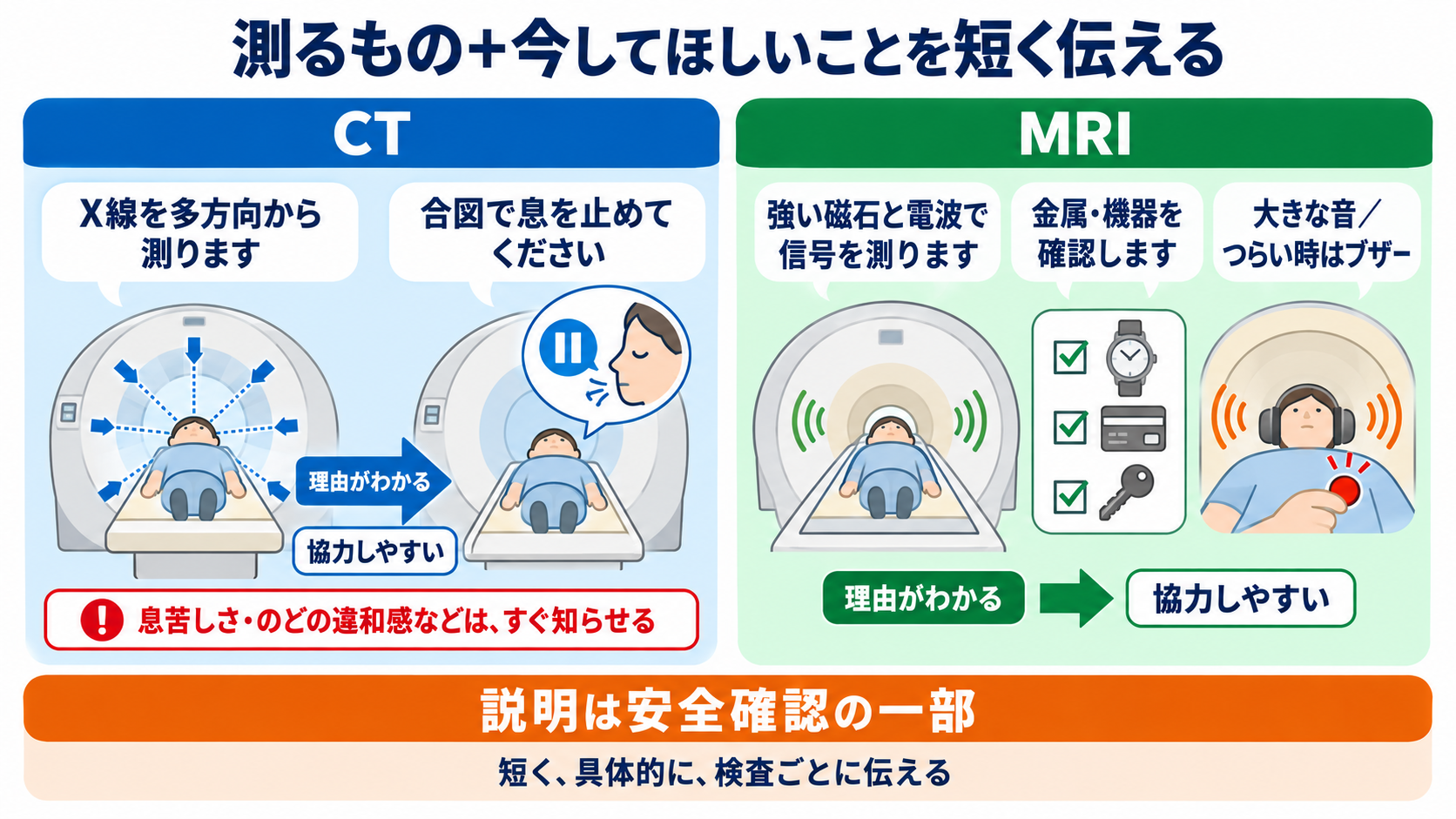

この章の要点患者説明では、物理学をすべて話す必要はありません。検査の目的と行動を結びつけると、協力の意味が伝わります。

CTなら、「体を通ったX線をいろいろな方向から測って、輪切りの画像を作ります。短時間ですが、ぶれを防ぐため合図に合わせて息を止めてください。造影剤を使う場合は体が一時的に熱く感じることがありますが、息苦しさ、のどの違和感、かゆみ、気分不良があればすぐ伝えてください」と説明できます。

MRIなら、「強い磁石と電波を使い、体内の水分から返る信号を画像にします。X線は使いませんが、金属や機器の確認が必要です。大きな音がしますので耳を保護します。動くと画像がぶれるため、つらいときは我慢して動くのではなく、ブザーで知らせてください」と説明できます。

「CTは危険」「MRIは安全」と二分せず、どちらも目的に合えば大きな診療価値があり、異なる安全対策が必要だと伝えます。患者の不安や質問から、未申告の植込み機器、過去の反応、閉所恐怖、妊娠可能性が分かることもあるため、説明は安全確認の一部です。

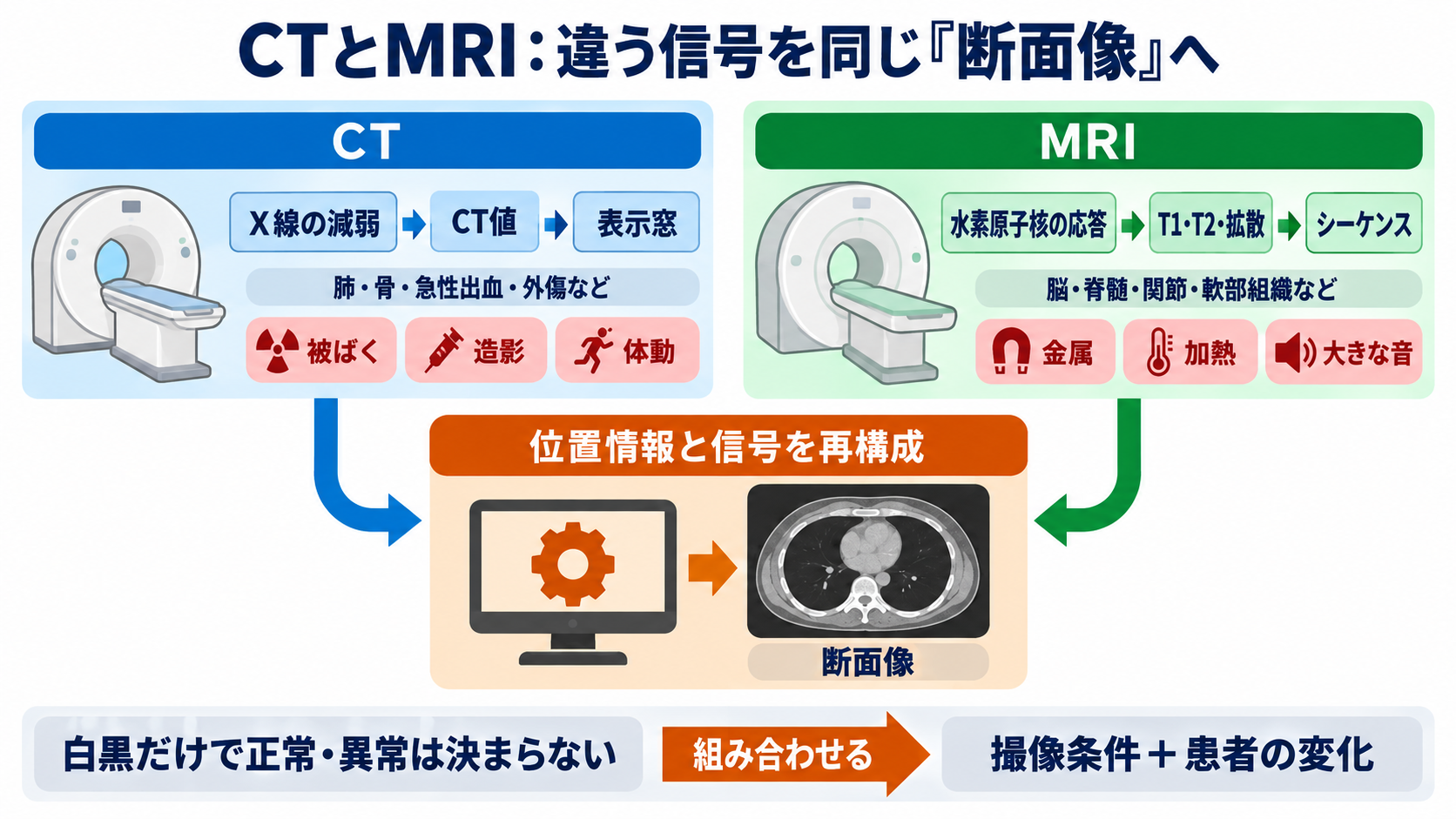

この章の要点体内が見えるのは、装置が体を直接のぞくからではなく、見えない物理量の差を測り、位置情報を付けて画像再構成するからです。CTは多方向から測ったX線減弱を、MRIは水素原子核の共鳴・緩和信号を断面像へ変えます。

CTの白黒は主にCT値と表示ウィンドウ、MRIの白黒は選んだシーケンスで強調したT1、T2、拡散などを表します。そのため、白い・黒いだけで正常と異常は決まりません。造影、撮像時相、体動、金属、ノイズ、発症からの時間を含めて解釈します。

看護では、検査の物理を知ることが安全確認の理由になります。CTでは被ばくの正当化・最適化、造影反応、妊娠可能性、息止めと体動を、MRIでは植込み機器と金属、熱、騒音、閉所、長時間静止、鎮静を重点的に見ます。異常時は、症状だけでなく、発症時刻、検査・投与との時間関係、バイタルの推移、関連する機器や既往をそろえて連携します。
